Abaqus显式分析时间尺度设定、能量守恒异常与非协调单元适用性

引言

显式动力学分析（Abaqus/Explicit）因其对高速冲击、爆炸、复杂接触及大变形瞬态事件的模拟能力而备受青睐。在进行Abaqus显式动力学分析时，工程师们常常会遇到各种问题，如能量输出异常、分析时间过长、模型不稳定等。这里将深入探讨Abaqus显式动力学分析中的常见问题，并提供相应的解决方案。

常见能量变量及其意义

常见能量变量

Abaqus显式动力学分析中，能量输出变量繁多，以下列举了一些常见的能量变量及其含义：

• ALLIE：总内能，包含弹性应变能、塑性耗散等。
• ALLKE：动能，与结构运动速度相关。
• ALLSE：存储的弹性应变能，可恢复部分。
• ALLPD：非弹性耗散能，塑性变形引起。
• ALLVD：粘性耗散能，阻尼机制引起。
• ALLFD：摩擦耗散能，接触摩擦引起。
• ALLCD：粘弹性耗散能，蠕变、膨胀消耗。

能量变量判断模型合理性

• ALLAE（伪应变能）超过总内能的5%需警惕，说明网格可能有问题。
• ETOTAL（总能量）应接近守恒，误差一般小于1%。
• ALLWK（外力做功）在准静态分析中应接近内能。

Abaqus显式动力学分析核心操作流程

前处理建模

• Part模块：创建几何模型。

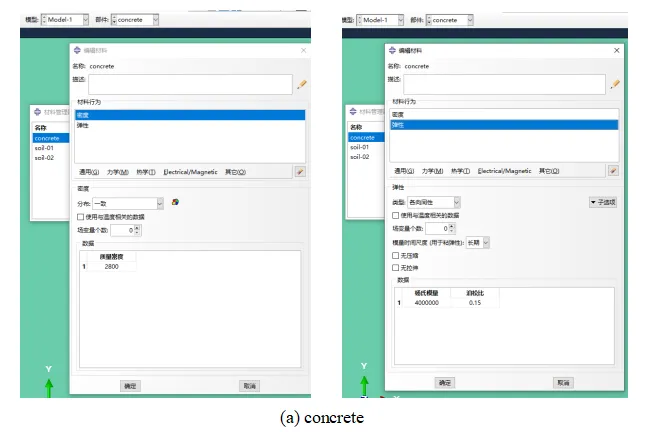

• Property模块：定义材料密度（显式求解惯性项的关键）及弹性/塑性属性。
• Assembly模块：装配实例。

分析步设置

• Step模块：创建Dynamic, Explicit分析步。
• 设定总时间：需覆盖物理过程或基于基频估算。
• 开启几何非线性：Nlgeom=On。

相互作用与载荷

• Interaction模块：定义General Contact (Explicit)或接触对。
• Load模块：施加随时间变化的载荷或Predefined Field设置初速度/初应力。

网格与作业

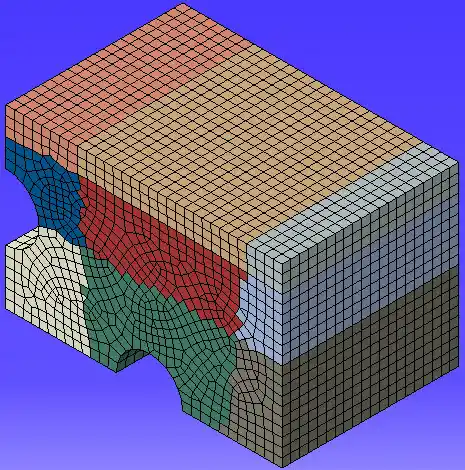

• Mesh模块：划分网格，注意最小单元尺寸决定稳定时间增量。
• Job模块：提交计算，监控.sta文件中的时间增量和能量平衡。

后处理验证

• Visualization模块：查看云图动画。
• 关键判据：准静态分析中动能（ALLKE）应小于内能（ALLIE）的5%-10%，否则需降低加载速率或调整质量缩放。

进阶技巧

时间增量控制

显式算法为条件稳定，时间增量由最小单元尺寸/材料波速自动决定，极小（微秒级），需大量增量步。

准静态模拟技巧

若用显式解静态问题（如冲压），需频率分析估算基频周期，将加载时间设为周期的10倍以上，或使用质量缩放加速计算，但需警惕惯性力失真。

能量平衡

必须检查ALLKE（动能）、ALLIE（内能）、ALLVD（粘性耗散）；若ALLKE/ALLIE > 0.1，结果包含显著动态效应，非纯静态解。

接触优势

显式求解器处理大量接触面穿透和分离比隐式（Standard）更稳健，不易收敛失败。

常见问题FAQ

问题现象

• 能量输出异常：内能、动能等能量项为零或接近零。
• 分析时间过长：稳定时间增量过小导致总步数激增。
• 模型不稳定：出现数值发散或收敛失败。

前置知识铺垫

• 基本概念：了解显式动力学分析原理、有限元方法、材料属性等。
• Abaqus软件操作：熟悉Abaqus软件界面、操作流程、后处理功能等。

解决方案

• 能量输出异常：
• 检查模型是否有变形和载荷作用。
• 核对输出设置是否包含需要的能量变量。
• 检查模型是否有网格畸变。
• 分析时间过长：
• 增大最小单元尺寸。
• 使用质量缩放。
• 降低输出频率。
• 优化接触定义。
• 模型不稳定：
• 检查模型是否有数值发散或收敛失败。
• 优化网格质量。
• 调整材料属性。
• 检查边界条件和载荷设置。
