Abaqus几何模型导出与变形后实体输出及INP导入空模型诊断

一、导出几何模型

1.1 ABAQUS导出几何模型概述

在ABAQUS中进行有限元分析后，我们常常需要将模型导出为其他格式，以便进行后续的几何处理或与其他软件集成。以下将详细介绍如何导出几何模型。

1.2 ABAQUS导出几何模型的方法

方法一：ABAQUS/CAE图形界面导出

步骤：

• 打开结果文件：启动ABAQUS/CAE，进入Visualization模块，打开.odb文件。

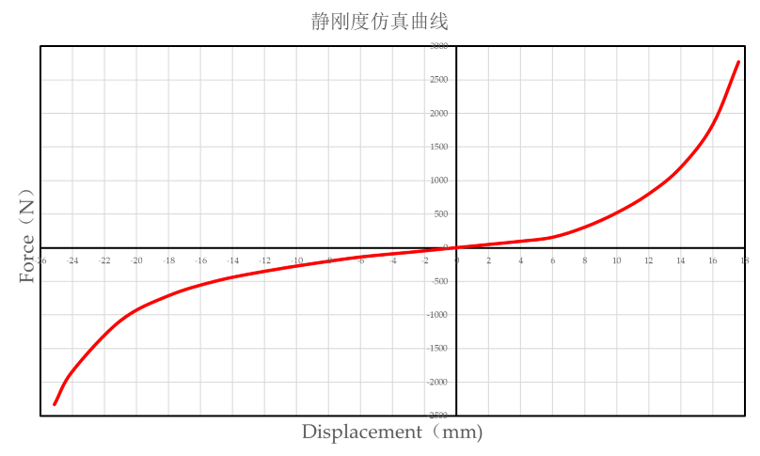

• 选择数据源：点击主菜单Report → Field Output（场变量如应力/位移）或XY（历史变量/曲线）。
• 配置输出：在Setup选项卡设置文件名及格式（推荐选.csv或.txt，逗号分隔）；在Variables选项卡勾选需导出的变量及位置（需提前在模型中创建Set以限定范围）。
• 生成并导入：点击Apply生成文本文件；用Excel打开该文件，若未自动分列，使用“数据”选项卡下的“从文本/CSV导入”功能按分隔符分列。

注意事项：

• 数据量限制：Excel单表上限约104万行，大规模场数据导出为CSV或使用数据库管理。
• 精度设置：GUI导出时可在Report设置中固定小数位数，避免科学计数法导致Excel显示误差。
• 前置条件：导出特定节点/单元数据前，务必在Model模块预先创建对应的Set，否则难以精准筛选。

方法二：使用Python脚本直接生成Excel

步骤：

• 环境准备：确保ABAQUS内置Python环境可调用pandas或openpyxl库（旧版需手动将xlwt复制至Abaqus_version/tools/SMApy/python2.7/Lib/site-packages）。
• 编写脚本：利用odbAccess读取数据，pandas.DataFrame.to_excel()或xlwt写入文件。关键逻辑为：打开ODB → 遍历Step/Frame → 提取FieldOutput值 → 保存。
• 执行脚本：在ABAQUS CAE中点击File → Run Script选择脚本，或在命令行运行abaqus python script_name.py。

简易脚本示例（需pandas库）：

``pythonfrom abaqus import *from abaqusConstants import *import pandas as pd

odb = session.openOdb('your_job.odb')step = odb.steps['Step-1']frame = step.frames[-1]disp = frame.fieldOutputs['U']data = [[v.nodeLabel] + list(v.data) for v in disp.values]df = pd.DataFrame(data, columns=['Node', 'U1', 'U2', 'U3'])df.to_excel('output.xlsx', index=False)odb.close()``

二、ABAQUS导出变形后的实体模型

2.1 ABAQUS导出变形模型概述

将ABAQUS中变形后的实体模型导出，以便进行后续的几何处理或与其他软件集成。

2.2 ABAQUS导出变形模型的方法

导出网格或显示文件

步骤：

• 导入ODB变形构型：File→Import→Part，选.odb文件，勾选"Import deformed configuration"，选好分析步和增量步。
• 导出STL/OBJ：变形绘图状态下，Plug-ins→Tools→STL Export导出STL，或用脚本writeOBJFile导出OBJ文件。
• 导出INP：导入后新建装配体和Job，Write Input即可输出.inp文件，里面包含变形后节点坐标。

导出可编辑几何体

步骤：

• 网格转几何：变形后模型本质是网格，想导出stp/sat/igs等可编辑格式，需用插件"Create geometry from mesh"把网格面生成几何。
• 后续处理：导出的STL/OBJ只能显示不能编辑，要继续分析得用HyperWorks、Tecplot等软件把网格面生成几何再转格式。

核心提醒：

• ABAQUS计算的是网格节点位移，直接导出的都是网格信息，可编辑几何体需要额外转换步骤。

三、HyperWorks转换STL文件为可编辑的CAD模型

3.1 HyperWorks转换STL文件概述

将HyperWorks中转换STL文件为可编辑的CAD模型，以便进行后续的几何处理或与其他软件集成。

3.2 HyperWorks转换STL文件的方法

步骤：

• 导入STL文件：File→Import→STL，选择STL文件。
• 网格处理：使用HyperMesh进行网格处理，如删除多余的网格线、优化网格质量等。
• 创建几何体：使用HyperMesh中的“Create geometry from mesh”插件将网格面生成几何体。
• 保存CAD模型：导出为stp/sat/igs等可编辑格式。

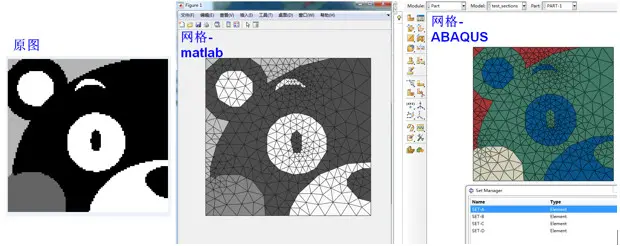

四、HyperMesh导出ABAQUS模型

4.1 HyperMesh导出ABAQUS模型概述

将HyperMesh中的模型导出为ABAQUS可识别的.inp文件，以便进行ABAQUS有限元分析。

4.2 HyperMesh导出ABAQUS模型的方法

关键操作步骤

• 设置求解器模板：启动HyperMesh或点击Preferences > User Profiles，选择Abaqus（确保单元类型、材料卡片与ABAQUS关键字匹配）。
• 预处理检查：
• 命名规范：Component/Set名称必须以英文字母开头，不含小数点、空格或ABAQUS保留关键字。
• 网格清理：删除非计算所需的1D/2D单元及几何线面，仅保留需计算的网格。
• 集合定义：需在HM中提前创建好Material、Section、Set（用于边界/载荷/接触面）。
• 执行导出：点击File > Export > Solver Deck（或工具栏Export图标），选择保存路径，文件名后缀为.inp，点击Export。
• ABAQUS导入：打开ABAQUS/CAE，选择File > Import > Model，选中生成的.inp文件；若需组装多个零件，可分别导入不同Component生成的inp后在Model模块合并。

注意事项与常见问题

• Component对应Part：默认情况下，HM中的每个Component导出后对应ABAQUS中的一个Part；若需保持装配体结构，需分别导出各Component的inp并在ABAQUS中组装，或手动编辑inp添加Part/Instance关键字。
• 命名错误：若导入报错，90%原因是HM中Component/Set名称包含非法字符（如数字开头、特殊符号），需返回HM重命名。
• 单元类型映射：在ABAQUS模板下，HM会自动映射单元类型（如C3D8R、S4R等）；若切换过模板，需手动在Elem Types面板确认并Update单元。
• 几何缺失：导入ABAQUS后仅为孤立网格（Mesh-only），无几何特征线/面，属正常现象；施加载荷时改用“按角度/区域”选择模式而非逐个拾取。

快速校验清单

• [ ] User Profile已设为Abaqus
• [ ] Component名称符合英文开头、无特殊字符
• [ ] 仅保留有效网格（无多余1D/2D单元）
• [ ] 关键区域已定义Set（用于BC/Load/Contact）
• [ ] 导出格式为.inp且编码为ASCII（默认）

五、HyperMesh导出的INP在ABAQUS打开模型是空的

5.1 HyperMesh导出的INP在ABAQUS打开模型是空的原因

HyperMesh导出的INP文件在ABAQUS中打开模型为空，可能由以下原因导致：

• 组件命名非法：HyperMesh中Component名称严禁以数字开头或包含小数点（如"1"、"1.2"），ABAQUS无法识别此类名称会导致导入无实体；请全部改为英文或下划线开头的名称。
• 未正确设置ABAQUS求解器模板：导出前必须Analysis > set solver明确指定为Abaqus，若使用OptiStruct等默认模板导出的INP缺少ABAQUS关键字，会被忽略。
• 未包含节点/单元数据：用文本编辑器打开INP文件，确认存在NODE和ELEMENT段落且有具体数值；若仅有标题无数据，说明导出时未选中任何网格或未勾选"Include elements/nodes"。

5.2 HyperMesh导出的INP在ABAQUS打开模型是空的解决步骤

• 检查组件（Component）命名：HyperMesh中Component名称严禁以数字开头或包含小数点（如"1"、"1.2"），ABAQUS无法识别此类名称会导致导入无实体；请全部改为英文或下划线开头的名称。
• 确认求解器模板：导出前必须Analysis > set solver明确指定为Abaqus，若使用OptiStruct等默认模板导出的INP缺少ABAQUS关键字，会被忽略。
• 验证数据完整性：用文本编辑器打开INP文件，确认存在NODE和ELEMENT段落且有具体数值；若仅有标题无数据，说明导出时未选中任何网格或未勾选"Include elements/nodes"。
• 导入方式选择：在ABAQUS/CAE中应File > Import > Model选择INP文件；若直接双击打开或导入为Job可能导致视图未刷新，需在Mesh模块检查是否显示为“孤立网格”（Orphan Mesh）。

六、常见误区补充

6.1 单位与缩放

若模型存在但极小（看似为空），可能是单位制不匹配（mm被误读为m）或导出时误设Scale Factor，检查*NODE坐标量级是否正常。

6.2 显示过滤

导入后若仍不见模型，检查ABAQUS视图是否开启了部件过滤，或尝试在Model Tree中右键Part选择Show；孤立网格模型在几何选择器中不可见，需切换至网格选择模式。

6.3 INP文件头部的几行内容

若上述步骤无误仍无法显示，请提供INP文件头部的几行内容（前20行），以便判断关键字格式是否被截断或损坏。
