Abaqus三维模型格式导出

Abaqus导出三维模型那点事儿。这可是个技术活儿，得一步步来，不能急躁。咱们先从Abaqus的.odb文件说起，这玩意儿是分析作业提交后自动生成的结果数据库，它自己会生成，咱们不用手动导出。

第一步：理解.odb文件

你得知道，提交Job（job.submit()）计算完成后，工作目录下会自动产生一个JobName.odb文件。这个文件里的内容是由Step模块中定义的场输出（Field Output）和历史输出（History Output）决定的。这就是说，你想导出啥，得先在Step模块里设置好。

第二步：GUI导出结果数据

进入Visualization模块，找到菜单栏里的File，再选Export。这里你选择导出ASCII Data（文本）、CSV或图像格式。记得，你指定分析步、帧、节点/单元集及变量，导出的数据才精准。

第三步：Python脚本提取/转换

如果你喜欢编程，用Python脚本提取或转换数据。用odbAccess或visualization模块打开ODB，遍历steps/frames/fieldOutputs提取数据，写入TXT/CSV文件。或者，用session.writeStepFile/writeIgesFile导出变形几何为STEP/IGES/VTK等格式。

第四步：生成报告文件

Report模块里的Field Output生成包含选定变量、精度和位置的.txt或.csv报表。这虽然不是三维模型，但数据归档起来挺方便的。

第五步：Python提取示例

这里有个Python提取示例，保存为TXT/CSV：

``pythonfrom odbAccess import openOdbodb = openOdb(path='Job-1.odb')step = odb.steps['Step-1']frame = step.frames[-1]一帧 stress = frame.fieldOutputs['S']with open('stress_output.csv', 'w') as f:f.write('NodeLabel, S11, S22, S33\n')for val in stress.values:f.write(f"{val.nodeLabel},{val.data},{val.data},{val.data}\n")odb.close()``

注意：脚本需在Abaqus命令行（abaqus cae noGUI=script.py）或CAE的Command窗口运行，且路径须为英文。

第六步：关键区分

这里得提醒你，"导出 ODB"指获取结果文件，这是自动完成的；如果是从ODB导出数据，那就是提取数值或转换几何格式。

第七步：输出控制

如果ODB为空或缺少变量，你得在前处理Step模块检查Field Output Requests是否包含所需变量（如S, U, E）及输出频率。

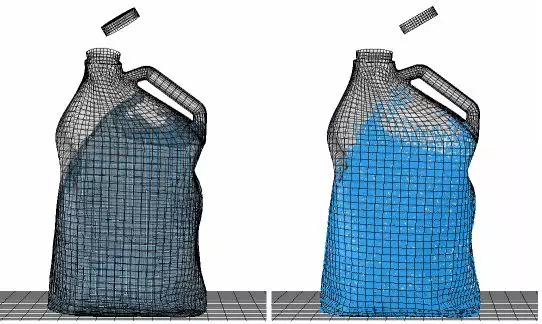

第八步：导出三维模型

Abaqus本身没有直接“导出三维模型”的菜单，你得根据目标用途选择网格格式（STL/INP）或几何格式（STEP/IGES，需要插件/脚本），核心路径是File > Export > Mesh（得STL/INP）或Python/API重建几何导出STEP。

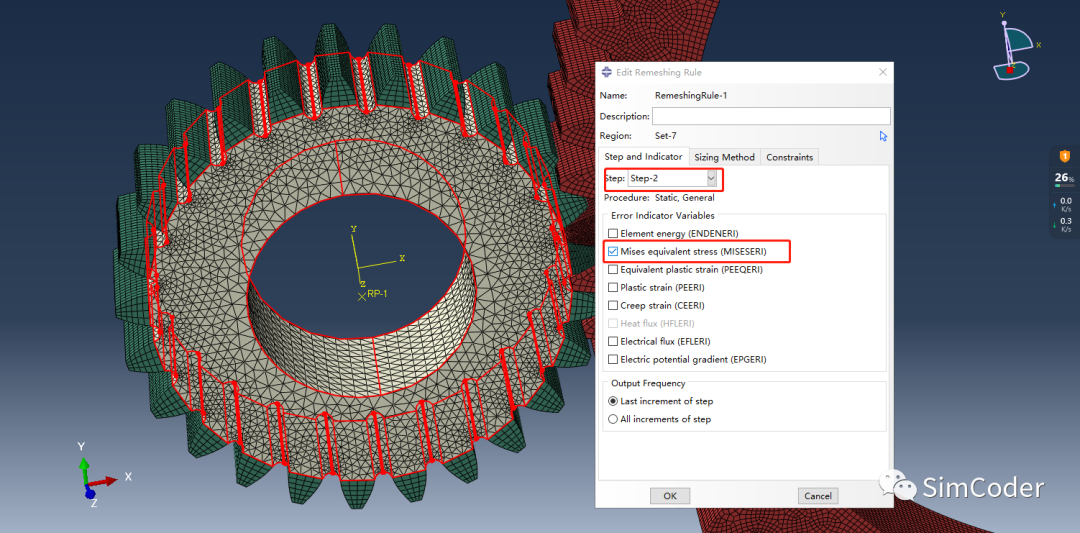

第九步：导出网格模型

导出网格模型（用于3D打印、可视化、其他仿真）支持STL（三角面片）、INP（含节点/单元拓扑，Abaqus原生）。

第十步：导出精确几何

导出精确几何（用于CAD软件编辑）比较麻烦，Abaqus/CAE原生不支持直接导出STEP/IGES；需要将网格逆向重构曲面或使用第三方工具（如MeshLab、Geomagic）转换。

第十一步：导出变形后形状

导出变形后形状，需要在Visualization模块读取ODB，提取变形坐标生成新Part或网格文件。

第十二步：具体操作步骤

• 方法一：导出STL（最常用，适用于3D打印/通用查看）
• 进入Mesh模块或Visualization模块（若需变形形状）。
• 创建显示组，选中需导出的部件/实例。
• 点击File > Export > Mesh。
• 选择文件格式为STL，设置单位（注意与建模单位一致），勾选"Binary"减小体积，保存。

• 方法二：导出INP（保留完整有限元网格信息）
• 在Model Tree右键点击模型名称或进入File > Export > Model。
• 选择格式为Abaqus Input (.inp)。
• 勾选需包含的部件、截面、载荷等，生成可被其他CAE软件读取的网格文件。

• 方法三：获取STEP/IGES（几何实体，难度较高）
• 原生限制：Abaqus基于离散网格，非参数化CAD，直接导出会导致曲面面片化或特征丢失。
• 可行路径：若原模型由CAD导入且未严重简化，尝试在Part模块使用File > Import > Model反向操作无效；需借助Python脚本提取几何数据调用外部内核（如part.exportStep()在某些定制版本或插件中可用，但非标准功能）。
• 通用流程：导出STL → 使用逆向工程软件（如Geomagic Wrap, CloudCompare）重构NURBS曲面 → 导出STEP/IGES。

第十三步：关键注意事项

• 单位一致性：导出前确认模型单位（mm/m），STL默认无单位，导入其他软件需手动匹配，否则尺寸错误。
• 变形形状导出：若需导出分析后的变形体，需在Visualization模块Tools > Query或Python脚本提取变形坐标，创建新的Orphan Mesh Part后再导出。
• 装配体处理：需分别导出各部件或确保Assembly显示组包含所有实例，STL导出时可选择合并或分文件。
• 精度损失：网格导出（STL）是近似表示，无法保留倒角、圆角等参数化特征；几何导出（STEP）在Abaqus中极难完美实现，源头在CAD软件操作。

第十四步：自动化批量处理

如果需要自动化批量处理或特定格式转换，编写Abaqus Python脚本（session.viewports... 或 mdb.models... 接口）配合外部库（如meshio, numpy-stl）进行数据清洗与转换。

Abaqus导出三维模型虽然有点复杂，但只要一步步来，还是搞定的。设置好Field Output，选择正确的格式，注意单位一致性，还有，如果遇到问题，多查查资料，多试几次，总能找到解决办法。徒弟，学东西就是要耐心，慢慢来，别急。
