Abaqus输出文件定位与格式管理

引言

我深知进度输出文件的重要性。这些文件记录了分析计算过程的状态、增量步信息以及结果数据，对于后处理和问题排查至关重要。这里将深入探讨ABAQUS进度输出文件的相关知识，包括文件类型、输出方式、数据导出方法、文件位置以及常见问题排查，帮助读者在实际工作中更加高效地使用ABAQUS。

一、ABAQUS进度输出文件类型与输出方式

1.1 核心输出文件类型

• 输出数据库文件 (.odb)：这是ABAQUS默认生成的二进制文件，存储了完整的分析结果，如位移、应力、应变等。它是后处理的主要数据源，必须ABAQUS/Visualization模块或Python脚本（odbAccess）进行读取和查看。
• 结果文件 (.fil)：这是一个ASCII文本文件，默认不生成。若需生成，需在输入文件 (.inp) 中添加关键字 *FILE FORMAT, ASCII。该文件包含所有增量步的历史输出数据，可直接用文本编辑器查看。
• 状态与日志文件 (.sta, .msg, .dat)：这些文件在监控计算“进度”时至关重要。.sta记录分析步的增量步信息、收敛情况和计算进度；.msg包含详细的求解器消息、警告和错误信息；.dat包含模型数据检查信息和部分结果摘要。

1.2 数据导出与提取方法

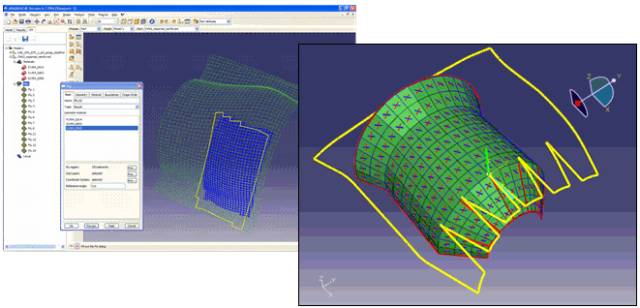

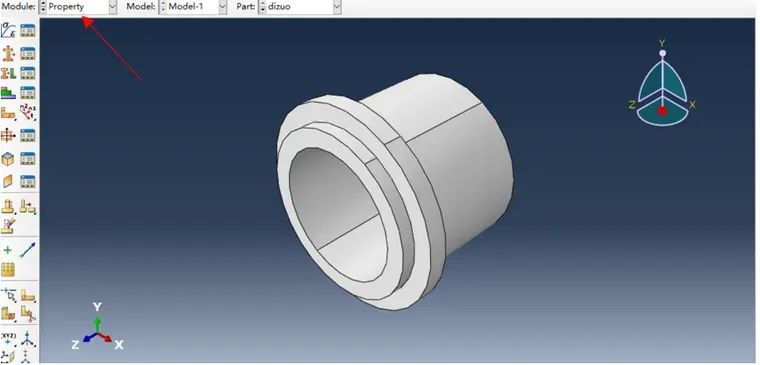

• 可视化模块导出：进入ABAQUS/Visualization模块，加载.odb文件，菜单File → Export选择ASCII Data，可自定义导出范围、精度及特定节点/单元的数据。
• Python脚本自动化：利用odbAccess模块编写Python脚本，直接读取.odb文件中的场输出或历史输出，并将数据遍历写入CSV或TXT文件。

二、ABAQUS输出文件位置与查找方法

2.1 核心位置与确认方法

• 默认保存位置：所有计算结果均生成于当前工作目录，为启动ABAQUS CAE时显示的路径。
• 查看当前路径：在ABAQUS CAE界面底部状态栏显示Current: <路径>；或菜单File > Set Work Directory查看/修改。

2.2 快速查找步骤

• 打开ABAQUS CAE，看底部状态栏确认当前工作目录路径。
• 若已提交计算任务，直接前往该目录查找以任务名（job name）开头的文件。
• 若仍找不到，在文件资源管理器中按时间排序搜索生成的.odb或.sta文件。
• 检查是否因权限或路径问题写入失败。

三、深度报错排查与避坑指南

3.1 深度报错排查

• 常见报错：文件无法打开、数据读取错误、计算中断等。
• 排查思路：检查文件格式、路径、权限等问题。

3.2 避坑指南

• 极易被忽视的细节：文件路径、文件格式、权限设置等。

四、进阶技巧与隐藏功能

4.1 快捷键

• F1：打开帮助文档。
• Ctrl+C：复制选中的内容。
• Ctrl+V：粘贴内容。

4.2 参数微调

• *FILE FORMAT, ASCII：生成结果文件(.fil)。
• *MATRIX OUTPUT：生成矩阵输出文件(.mtx)。

4.3 搭配使用的其他功能

• ABAQUS/Visualization模块：用于查看和分析结果。
• Python脚本：用于自动化处理和分析数据。
