Abaqus几何体分割后再合并处理

引言

Abaqus软件是一款功能强大的工具，它帮助工程师模拟和分析各种复杂结构。在使用Abaqus进行建模时，我们经常会遇到分割与合并的问题。这里将深入探讨Abaqus中分割与合并的技巧，并针对常见问题提供解决方案。

Abaqus分割后的合并问题

核心问题

Abaqus中，分割后的块合并问题主要表现为：Merge/Cut布尔运算生成的合并部件无法直接“还原”拆开，因原始拓扑边界已被永久移除；若需分离，仅能重新分割几何（Partition）或导入前保留原部件实现。

可行方案

1. 不可逆性

Assembly模块执行InstanceFromBooleanMerge或Part模块合并操作后，内部接触面/边被删除，生成单一连续体，无“取消合并”命令。

2. 唯一补救路径

在Part模块使用Partition Cell（分割单元）工具，沿原结合位置手动切分回多个区域（仍属同一Part的不同Cell），或重新建模。

3. 预防

合并前务必备份原始部件；若需后续分离，应避免使用Merge，改用Tie约束或保持独立实例装配。

具体操作路径

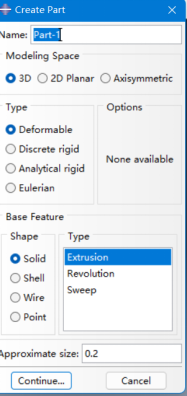

进入Part模块

• 选中合并后的部件。
• 点击工具区Partition Cell: Define Cutting Plane（拆分几何元素）。

定义切割面

• 选择合适方法（如“三点定面”、“基准面”或“扩展面”）。
• 精准定位原合并界面位置。

执行分割

• 确认切割方向。
• 将单一Cell拆分为多个独立Cell（注意：仍在同一个Part内，非多个Part）。

分离为独立Part（可选）

• 若必须得到多个独立Part，需使用Copy Part功能，勾选"Separate disconnected regions into parts"（仅适用于合并后几何实际不连通的情况，布尔合并后连通，此法无效）。
• 否则只能重新创建新Part并复制几何特征。

关键注意事项

• 网格丢失：任何分割操作前若已划分网格，网格将被清除，需重新划分。
• 拓扑限制：若合并时消除了缝隙（节点融合），几何上已无分界线，手动分割需极高精度，失败率较高。
• 最佳实践：复杂装配体不要合并，Interaction模块定义Tie或Contact模拟一体化行为，保留部件独立性以便修改。

其他可行方案

1. 使用Tie约束

若仅需力学上“共节点”而不改变几何，可使用Tie约束或Merge Nodes（编辑网格时），但这不合并几何体。

2. 使用布尔运算重建

若模型已提交计算或无法回溯，只能依据设计图纸重新创建分离部件并装配。

常见问题FAQ

Q：Abaqus分割后合并吗？

A：Abaqus中分割（Partition）后的单个部件无法直接“撤销”合并回原几何拓扑，但可装配模块的“合并/切割实例”（Merge/Cut Instances）功能将多个分割产生的独立体或部件重新融合为新部件。

Q：如何避免分割后的合并问题？

A：合并前务必备份原始部件；若需后续分离，应避免使用Merge，改用Tie约束或保持独立实例装配。
