Abaqus几何元素拆分操作、扫掠应用与区域选择异常处理

一、起因

Abaqus软件因其强大的有限元分析能力而被广泛应用。我们常常会遇到复杂几何模型的网格划分问题。为了提高网格质量，确保计算精度，我们需要对几何模型进行拆分，以适应不同类型的网格划分需求。这里将深入探讨Abaqus中几何元素拆分的原理、操作步骤及注意事项。

二、工具

Abaqus软件

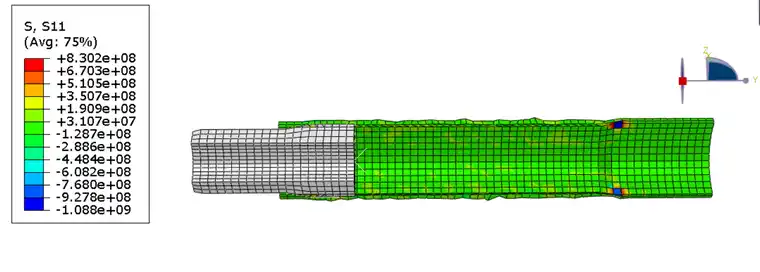

三、步骤

• 进入Part模块，选中需要拆分的部件。

• 点击工具栏中的Partition图标，根据对象类型选择Partition Cell或Partition Face。

• 选择切割方法。以下列举几种常用的切割定义方式：

• 一点及法线：选择面上一点，并垂直于该点画一条直线作为切割平面。
• 三点：选择不共线的三点，确定切割平面。
• 基准面：使用已创建的基准面作为切割面。
• 延伸面：选择实际面，并沿其法向无限延伸切割。
• 拉伸/扫掠边：选择边，并指定拉伸方向或扫掠路径形成切割面。
• 草图切割：进入草图环境，绘制封闭/开放线条，在选定平面内切割面或体表面。

• 确认分割。如果部件含多个Cell，需先左键选中目标区域，中键确认；单Cell直接中键完成切割。

四、意外

在操作过程中，可能会遇到以下特殊情况：

• 切割未生效：可能是基准面未完全穿过实体或使用了错误的Partition工具。

• 模块与对象错位：在Mesh或Load模块尝试进行需Part/Property模块完成的几何分区或截面指派。

• 孤立网格干扰：若模型为导入的INP网格（无几何拓扑），则无法进行几何分区。

针对以上问题，采取以下解决方法：

• 重新检查基准面是否完全穿过实体，或尝试使用不同的Partition工具。

• 将操作移至正确的模块，如Part或Property模块。

• 确保模型拓扑正确，若存在微小缝隙，使用Geometry Edit修复拓扑。

五、深度挖掘

• 其他可行方案

• 使用“分割”功能将一个Part拆分为多个独立的Part对象。

• 使用“分离不连通区域”功能将一个Part中的不连通区域分离出来。

• 版本差异

不同版本的Abaqus软件在Partition功能上可能存在一些差异。Abaqus 2023版本以上版本自动提示所需的切割次数。

• 适用边界

Partition功能适用于将复杂几何转化为适合高质量网格划分的简单拓扑。但在以下情况下，Partition功能可能不适用：

• 几何体形状过于复杂，难以切割实现简单拓扑。

• 需要实现复杂的拓扑结构，如混合网格或自适应网格。
