SolidWorks STL导出常见问题解答与操作指南

一、新手常见问题

• 为什么我点击拉伸按钮没反应？

• 拉伸出来的是曲面不是实体？

• SW另存STP仅生成错误文件？

下面我们就来逐一解决这些问题。

二、拉伸操作常见错误及正确操作演示

• 为什么我点击拉伸按钮没反应？

问题现象：新手在使用拉伸命令时，经常发现点击拉伸按钮没有任何反应。

预防机制：在使用拉伸命令前，请确保你的草图已经正确封闭。

新手常见错误：草图未封闭或草图存在多余的线条。

正确操作演示：打开你的草图，仔细检查草图是否封闭，如果草图存在未封闭的部分，请使用“封闭草图”命令将草图封闭。

• 拉伸出来的是曲面不是实体？

问题现象：在使用拉伸命令后，发现拉伸出来的部分是曲面而不是实体。

预防机制：在拉伸之前，请确保你的草图是实体的。

新手常见错误：草图包含曲面或曲线。

正确操作演示：打开你的草图，使用“拉伸实体”命令进行拉伸，确保拉伸后的部分是实体。

• SW另存STP仅生成错误文件？

问题现象：在尝试将SolidWorks装配体保存为单个STL文件时，仅生成错误文件。

预防机制：在保存STL文件前，请确保所有要导出的零部件未被压缩或隐藏。

新手常见错误：未检查零部件是否被压缩或隐藏。

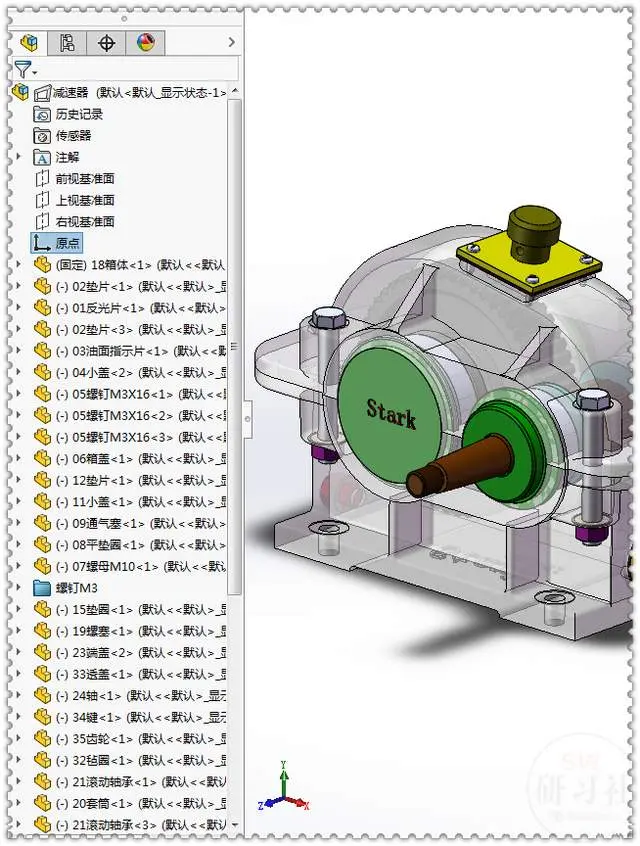

正确操作演示：

（1）打开装配体，确保所有要导出的零部件未被压缩或隐藏（如有轻化零件，系统会提示还原）。

（2）点击“文件”→“另存为”，在“保存类型”中选择“STL (*.stl)”。

（3）点击“选项”，在STL输出选项中：

• 勾选“所有零部件”（关键！否则只导出当前激活零件）；
• 可选“合并为单一实体”（若需整体打印，避免内部面片重叠）；
• 设置合适“分辨率”（“精细”用于高精度打印，“粗糙”加快导出）；
• 选择“二进制”（文件小）或“ASCII”（兼容性好）格式。

（4）点击“确定”→输入文件名→保存。

三、相关长尾搜索关键词

• 拉伸实体不显示
• 草图怎么检查封闭
• SW另存STP错误
• STL文件导出错误
• 装配体保存STL
• 装配体导出STL
• SolidWorks拉伸命令
• 拉伸命令错误
• 草图封闭错误
• 拉伸曲面

四、延伸小教程

• 拉伸后怎么修改深度参数？

拉伸后，双击拉伸实体，在“拉伸特征”对话框中修改深度参数。

• 多个封闭草图怎么一次性拉伸成不同高度实体？

将多个封闭草图放在同一个装配体中，使用“线性阵列”命令，将草图沿高度方向拉伸成不同高度的实体。

• STL文件导出后如何检查？

导出STL文件后，使用3D查看器打开文件，检查实体是否完整、是否存在错误。

总结：

上面操作指南，你已经能够解决SolidWorks操作中的常见问题。多加练习，熟练掌握各项功能。
