sw曲面曲面上的样条曲线

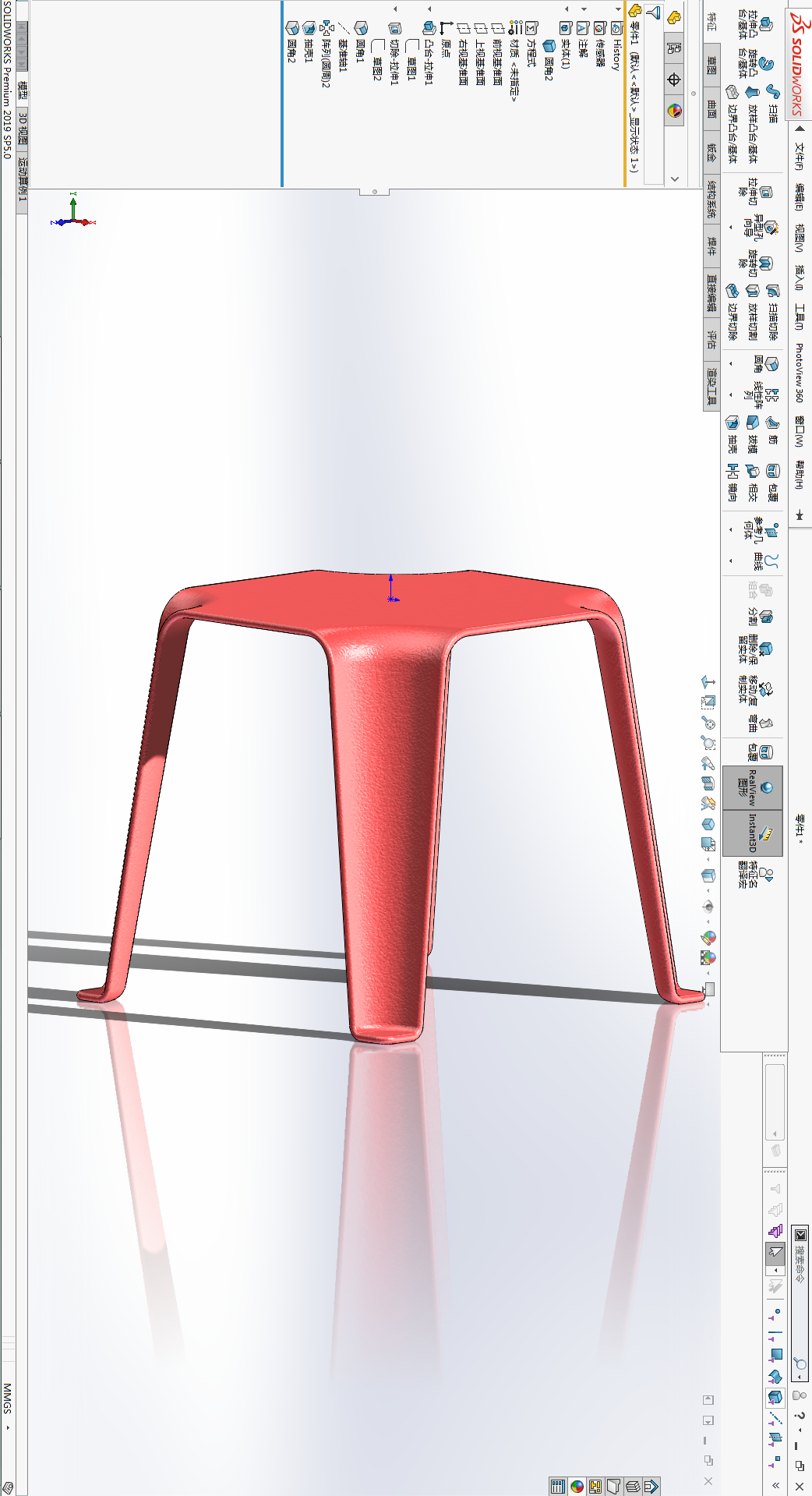

在 SolidWorks（SW）中，在‌曲面上绘制样条曲线‌，通常使用的是 ‌“曲面上的样条曲线”‌ 工具。该功能允许直接在已有曲面上创建 3D 样条曲线，适用于分型线、引导线、复杂路径等场景。

‌操作步骤‌

‌确保已有曲面‌

曲面可以是通过拉伸、旋转、边界曲面等方式创建的实体表面或曲面体。

‌进入 3D 草图环境‌

点击菜单栏：‌插入 → 草图绘制 → 曲面上的样条曲线‌

（或在“草图”工具栏中找到对应按钮）‌‌

‌在曲面上拾取型值点‌

光标变为铅笔状，在曲面上单击定义一系列控制点（型值点）。

曲线将自动拟合通过这些点，并贴合曲面‌‌

‌结束绘制‌

当最后一个点落在曲面边界上时，系统会自动结束绘制；


或按 ‌Esc 键‌ 手动结束‌‌

‌可选：添加几何关系‌

可对曲线端点添加“重合”约束，使其与曲面边线对齐，提高精度‌‌

‌注意事项‌

‌必须在 3D 草图中使用‌：普通草图无法直接在曲面上绘制样条曲线，需切换至 3D 草图模式‌‌

‌曲线贴合曲面‌：生成的曲线是曲面的投影，随曲面变形而自动调整‌‌

‌适用场景‌：常用于模具分型线、缠绕路径（如伴热管）、扫描引导线等‌‌

‌替代方法（若工具不可见）‌

若找不到“曲面上的样条曲线”命令，可通过以下方式实现类似效果：

‌投影曲线法‌：

在基准面上绘制 2D 样条曲线；

使用 ‌插入 → 曲线 → 投影曲线‌，将曲线投影到目标曲面上‌‌

‌交叉曲线法‌：

利用两个相交曲面生成交线，再用“曲面上的样条曲线”拟合‌‌

如需进一步练习，可参考官方示例文件（如 spline_on_surface.SLDPRT）‌‌

或观看虎课网等平台的 SolidWorks 高级曲面教程‌
