sw平面弯曲成曲面

在 SolidWorks（SW）中将‌平面弯曲成曲面‌，主要可通过以下几种方式实现，具体取决于目标形状和模型类型（实体或钣金）：

‌常用方法概览‌

‌使用“弯曲”特征‌：适用于实体模型的局部变形（如折弯、扭曲、锥削、伸展）。

‌使用“钣金”模块‌：适用于金属薄板类零件的折弯与展开。

‌使用“边界曲面”或“放样曲面”‌：适用于从草图生成自由曲面。

‌使用“展平曲面”功能‌（仅 Premium 版）：用于将已有的曲面展平为制造模板，反向操作可理解为“卷曲”。

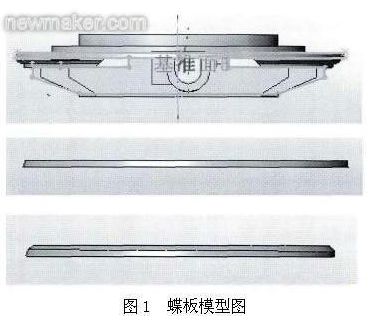

‌具体操作步骤（以实体平面弯曲为例）‌

‌创建基础平板‌

在前视基准面绘制矩形草图。


使用【拉伸凸台】命令生成实体平板。

‌应用“弯曲”特征‌

点击顶部菜单栏：‌插入 > 特征 > 弯曲‌。

在 PropertyManager 中设置：

‌弯曲类型‌：如“折弯”或“扭曲”。

‌弯曲角度‌：例如 90°。

‌弯曲轴‌：通常自动识别，也可手动选择基准轴或边线。

点击 ‌确定‌，平板将沿指定轴弯曲成曲面。

此方法适用于简单弯曲（如卷成弧形），但‌不能直接生成复杂自由曲面‌‌‌

‌生成复杂曲面的方法（如不规则曲面）‌

若需将平面转化为‌非线性曲面‌（如球面、自由曲面），建议使用‌曲面工具‌：

‌绘制两条样条曲线‌（分别作为轮廓和引导线）。

使用 ‌插入 > 曲面 > 边界曲面‌，选择边线生成曲面‌‌

可进一步使用 ‌加厚‌ 命令将曲面转为实体（如需）‌‌

‌注意事项‌


‌“弯曲”特征仅影响剪裁基准面之间的区域‌，可通过调整三重轴控制作用范围‌‌

若需‌展平已弯曲的曲面‌（如钣金展开），使用 ‌插入 > 特征 > 展平曲面‌（需 SolidWorks Premium）‌‌

对于‌钣金件‌，推荐使用 ‌Sheet Metal 模块‌ 中的 ‌“折弯”‌ 命令，更符合工程实际‌‌
