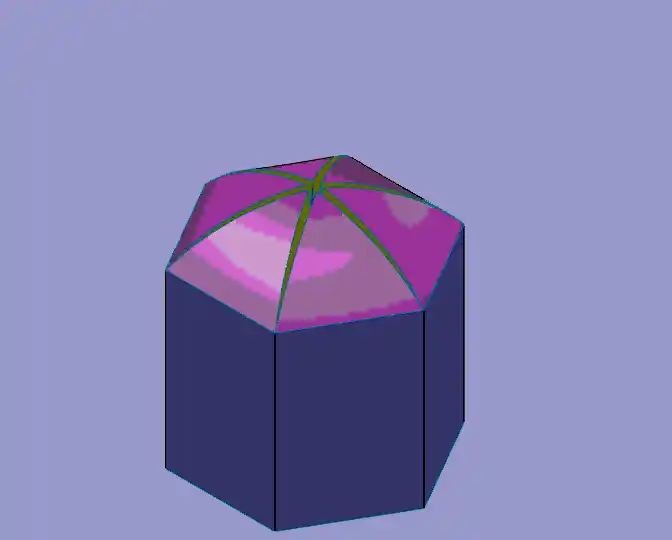

solidworks曲面放样

SolidWorks曲面放样（Lofted Surface）是一种通过连接多个非平行平面上的轮廓线（截面）来生成平滑过渡曲面的建模方法。‌‌

百科

基本概念与操作流程

‌核心概念‌：放样曲面也被称为蒙皮曲面，其本质是在多个轮廓截面之间生成一张光滑的“蒙皮”。关键在于轮廓的选择顺序和形状决定了最终曲面的形态。

‌准备轮廓‌：为每个截面创建独立的基准面，这些基准面不一定需要平行。在每个基准面上绘制轮廓草图（可以是闭合或开放曲线）。

‌执行命令‌：单击【插入】>【曲面】>【放样曲面】，或在曲面工具栏上找到该命令。

‌选择轮廓‌：在PropertyManager中，按顺序选择绘制好的轮廓草图。软件会按照选择的顺序连接轮廓。

‌完成创建‌：设置好参数后，单击【确定】生成曲面。‌‌


百科

‌

关键控制选项与技巧

‌起始/结束约束‌：此选项控制放样曲面与起始、结束轮廓的过渡关系，对曲面质量至关重要。

‌无‌：不应用相切约束。

‌垂直于轮廓‌：使曲面在起始或结束处垂直于轮廓平面。

‌方向向量‌：根据所选边线或轴控制相切方向。

‌与面相切‌/‌与面的曲率‌：当放样曲面需要与现有几何体平滑连接时使用，可达到相切(G1)或曲率连续(G2)的高质量连接。‌‌‌


‌使用引导线‌：引导线用于更精确地控制曲面在轮廓之间的形状和走向。引导线草图必须与所有轮廓草图建立几何关系（如穿透），以确保其影响力。‌‌‌

‌轮廓顺序与对应点‌：轮廓的选择顺序决定了放样的路径。为确保曲面不扭曲，各轮廓上对应的连接点（如草图原点）应对齐，绘制轮廓时保持一致的起点和方向有助于软件自动正确对应。‌‌‌

‌中心线放样‌：使用中心线可以引导放样的路径，使生成的曲面沿中心线走向。‌‌‌

应用场景与注意事项

‌典型应用‌：该方法广泛应用于车辆、飞行器、船舶以及消费电子产品等具有复杂渐变曲面的外形设计。

‌常见问题处理‌：若生成曲面发生扭曲，可检查轮廓顺序、对应点是否对齐，或尝试添加引导线、调整约束条件。对于复杂模型，可先创建放样曲面，再通过【缝合曲面】和【加厚】命令将其转换为实体。‌‌
