solidworks如何导出dxf不显示折弯线

阅读数 3

在 SolidWorks 中导出 DXF 时‌不显示折弯线‌，通常是因为系统或模板设置中默认启用了折弯线显示，或导出选项未正确配置。根据公开资料，可通过以下方法实现‌不显示折弯线‌：

主要操作步骤

‌在导出 DXF/DWG 时取消勾选折弯线选项‌

右键点击“平板型式” → 选择“另存为 DXF/DWG” → 在弹出的选项窗口中，‌取消勾选“折弯线”‌ 即可避免导出折弯线 ‌‌

‌检查工程图模板设置‌

若使用自定义工程图模板（如 .drwdot），需确保模板中未强制显示折弯线：

打开模板文件（如 SW无图框模板.drwdot）。

进入 ‌文件 → 文档属性 → 出详图‌。

确保 ‌未勾选“显示所有类型”或“显示折弯线”‌（如有相关选项）‌‌

‌隐藏工程图中的折弯线‌

在工程图界面：

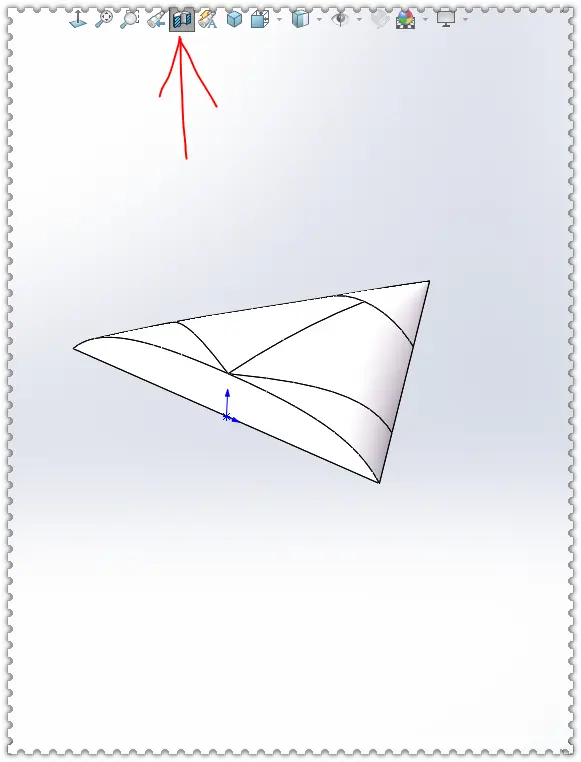

点击顶部菜单栏的 ‌“隐藏/显示项目”‌（眼睛图标）。

取消勾选 ‌“折弯线”‌ 或 ‌“草图”‌（部分版本折弯线归类于草图）‌‌

‌避免使用“激活映射”功能‌

若在导出时勾选了“激活映射”，可能强制包含折弯线信息。建议‌不勾选该选项‌，除非明确需要 ‌‌

补充说明

折弯线默认在“平板型式”中是可见的，但‌导出行为由导出选项控制‌，而非仅依赖视图显示状态 ‌‌

若使用第三方插件（如凯元工具），需在插件设置中明确关闭折弯线导出选项 ‌‌

通过上面设置，即可确保导出的 DXF 文件‌不包含折弯线‌。
