solidworks圆锥面展开

在 SolidWorks 中对圆锥面进行展开，主要适用于钣金设计场景。根据当前（2026年5月）最新且权威的公开资料，以下是‌标准且可靠的操作方法‌：

‌前提条件‌

圆锥面必须是‌确切圆锥‌（可插入轴线）；

若使用‌放样折弯‌方式创建，通常可顺利展开；

若为‌旋转实体‌，需保留‌1°左右缝隙‌（如旋转359°），否则无法识别为可展开钣金 ‌‌

‌推荐操作步骤‌

‌创建圆锥钣金模型‌

方法一（放样折弯）：

在两个平行基准面上分别绘制‌留有开口的圆‌（如359°弧）；

进入【钣金】模块，选择【放样折弯】，依次选择两个草图轮廓；

调整材料方向（必要时点击“反向”）‌‌


方法二（旋转+转换）：

绘制直角三角形草图，以中心线为轴旋转359°生成圆锥实体；

进入【插入】→【钣金】→【折弯】，选择圆锥侧面的一条‌线性边线‌作为“固定边线”‌‌

‌展开圆锥面‌

在特征管理器中，右键点击生成的钣金特征；

选择【‌解除压缩‌】（即“展开”）‌‌

或直接点击【‌平板形式‌】按钮（若已启用）‌‌

‌验证与导出‌

展开后可查看‌平板展开图‌；

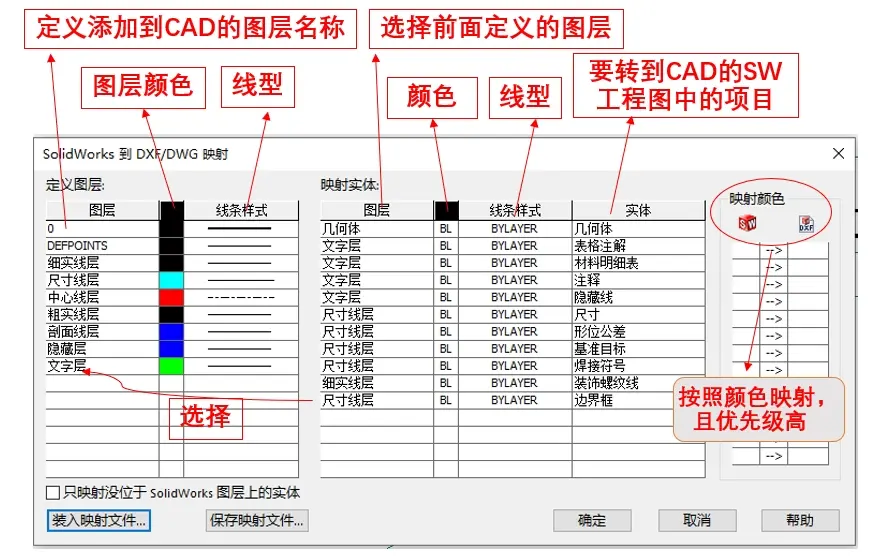

可通过【文件】→【另存为】导出为 ‌DXF/DWG‌ 格式用于激光切割或下料 ‌‌

‌注意事项‌

‌缝隙必须存在‌：完全封闭（360°）的圆锥无法展开 ‌‌

‌K因子设置‌：带圆锥面的钣金件必须使用 ‌K-因子‌ 作为折弯系数类型 ‌‌

‌曲面展平法‌（非钣金）：适用于非标准圆锥，需手动添加切口并使用【曲面】→【曲面展平】功能 ‌‌

但精度较低，不推荐用于生产

如需视频演示，可参考以下资源：

SolidWorks圆锥体钣金怎样画和展开 ‌‌

曲面展平圆锥体教程 ‌‌

上面方法适用于 ‌SolidWorks 2026 版本‌，兼容性良好 ‌‌
