solidworks圆锥体怎么画

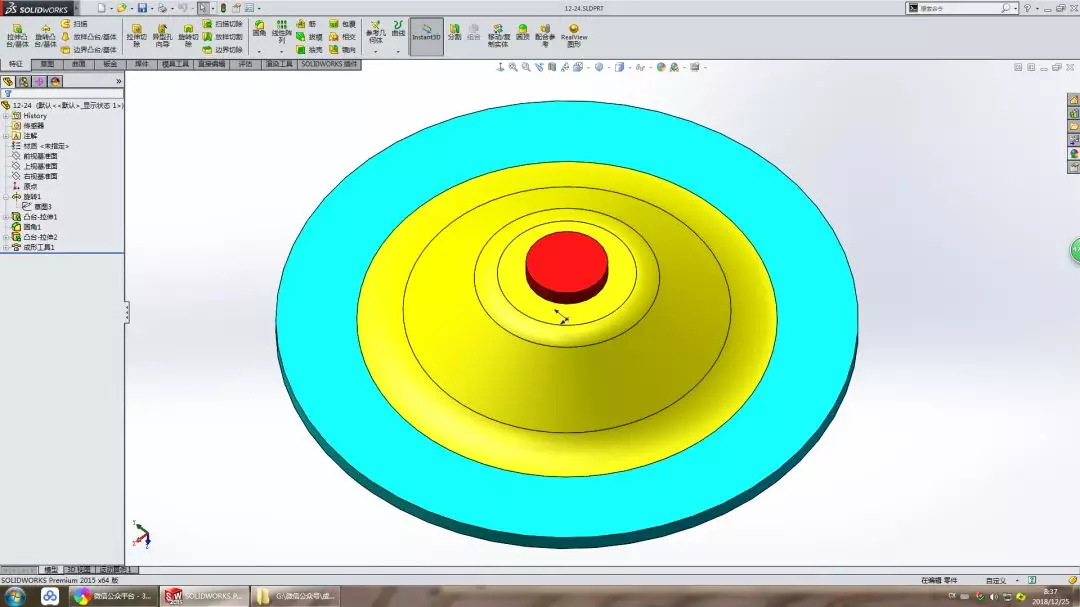

在 SolidWorks 中绘制圆锥体主要有三种常用方法，分别是‌旋转凸台法‌、‌放样凸台法‌和‌拉伸拔模法‌，用户可根据具体设计需求选择合适的方式 。‌‌‌

旋转凸台法（最标准）

这是最常用且几何定义最准确的方法，适合创建标准实体圆锥。

‌绘制草图‌：选择前视基准面，绘制一个‌封闭的直角三角形‌轮廓，其中一条直角边作为中心轴 。

‌旋转特征‌：点击“旋转凸台/基体”命令，选择三角形的直角边作为旋转轴，设置角度为 360°，确认后即可生成圆锥 。‌‌‌


放样凸台法（适合顶点控制）

适用于需要从底面圆过渡到顶点（点）的场景。

‌创建基准面‌：在底面基准面上绘制一个‌圆‌，并新建一个平行基准面作为顶点位置 。

‌绘制顶点‌：在新基准面上绘制一个‌点‌（或极小的圆），确保与底面圆心重合 。

‌放样操作‌：使用“放样凸台/基体”命令，依次选择圆和点作为轮廓，生成圆锥体 。‌‌‌


拉伸拔模法（快速成型）

适合已知底面尺寸和锥度的情况，操作最为快捷。

‌绘制底面‌：在基准面上绘制一个‌圆‌并标注尺寸 。

‌拉伸设置‌：点击“拉伸凸台/基体”，在对话框中开启‌拔模‌选项，输入拔模角度和拉伸高度，确认生成 。‌‌‌

此外，若需制作‌钣金圆锥‌，可在生成实体后使用钣金模块的“插入折弯”或“放样折弯”功能进行展开处理 。‌‌‌
