sw圆锥体怎么展开

在 SolidWorks 中展开圆锥，核心是将圆锥实体转换为‌钣金件‌或使用‌放样折弯‌直接创建，关键在于‌圆锥面必须留有缝隙‌且设置正确的‌折弯系数‌。

核心操作步骤

‌创建圆锥模型‌

‌实体转钣金法‌：绘制圆锥旋转截面时，旋转角度设为‌359°‌（留 1°缝隙），或使用切除命令在圆锥侧面切开一条缝，封闭圆锥无法展开 。‌‌‌

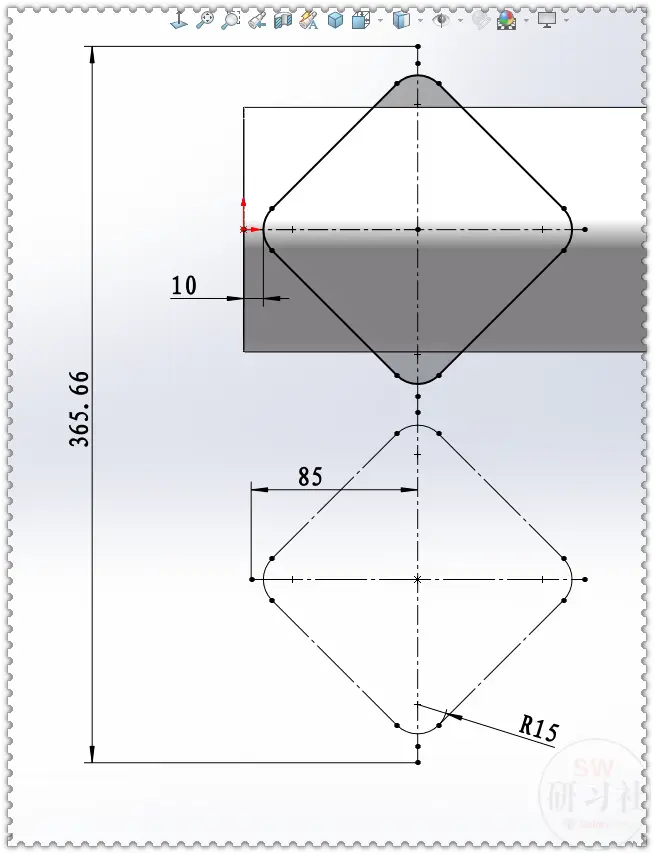

‌放样折弯法‌（推荐）：在钣金模块下直接使用“放样折弯”命令，绘制两个不同直径的圆（或圆弧）作为轮廓，生成圆锥台或圆锥钣金件，此方法生成的零件可直接展开且避免解析局限 。‌‌‌


‌转换为钣金件‌

若使用实体模型，点击“插入折弯”命令，选择圆锥底面或顶面为‌固定面‌，设置合适的钣金厚度及‌折弯半径‌ 。‌‌‌

根据官方规范，若使用圆锥面生成钣金，折弯系数类型必须选择‌K-因子‌ 。‌‌‌

‌执行展开‌

点击“展开”命令，选择圆锥侧面的一条边线作为‌固定边线‌，确认后即可生成平面展开图 。‌‌‌


在工程图中，可通过配置切换“平板形式”视图直接导出下料图 。‌‌‌

常见问题与注意

‌无法展开原因‌：圆锥面未留缝隙、圆锥面非准确解析形状（如样条曲线拟合的圆锥）、未正确设置 K-因子 。‌‌‌

‌斜圆锥处理‌：斜圆锥或圆锥管三通建议使用“放样折弯”配合基准面绘制不同心圆草图来生成 。‌

‌曲面展平替代‌：若无法转为钣金，可尝试使用曲面展开功能，但需调整精度且不适用于钣金下料 。‌‌‌
