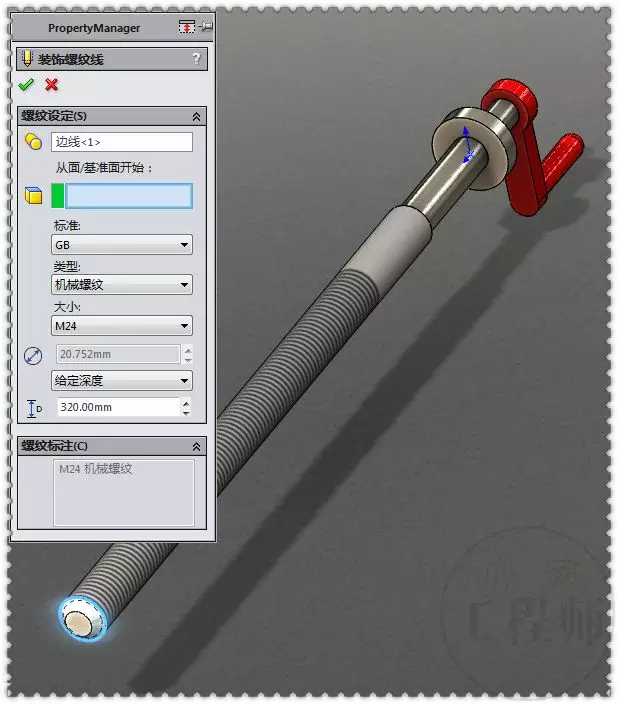

在 SolidWorks 中,倒角(Chamfer)是一种常用的特征工具,主要用于对零件的锐边或锐角进行斜切处理。其应用场景广泛,涵盖功能、工艺、安全和装配等多个方面。
主要应用场景
去毛刺与安全防护
倒角可去除加工后产生的锐边和毛刺,防止划伤操作人员或装配人员,提升产品安全性
便于装配
在轴、孔、螺栓等配合部位添加倒角(尤其是 45° 等边倒角),可引导零件顺利进入配合位置,减少卡滞或损伤
减少应力集中
锐边容易在受力时产生应力集中,导致裂纹或断裂。倒角能平滑过渡,提高零件结构强度和使用寿命
满足加工工艺要求
某些加工工艺(如车削、铣削)需预留倒角作为退刀槽或导向面,避免刀具与工件发生碰撞
外观美化
倒角可使零件边缘更柔和,提升产品视觉质感,尤其在消费类电子产品外壳中常见
工程图规范标注
SolidWorks 支持按国标(如 GB/T 4458.4-2003)对倒角进行规范标注(如 C2 表示 2×45° 倒角),便于制造与检验
常用倒角类型与适用场景
角度-距离(如 45°×1mm)
最常用,适用于大多数通用装配边缘
距离-距离(对称或非对称)
用于需要精确控制两侧尺寸的配合面,如阶梯轴或槽口
顶点倒角
对三维模型的角点进行削平,适用于复杂几何体的角部处理
面-面倒角
在两个非相邻面之间创建斜面过渡,适用于复杂曲面或壳体结构
高效操作技巧(SolidWorks 2025+)
使用 “选择工具栏” 批量选中多条边线,一次性倒角,提升效率
利用 “草图倒角” 在二维轮廓阶段预定义斜切结构,避免后期干涉
在 装配体层级 直接添加跨零件倒角,确保接触边无缝过渡
💡 经验建议:实际工程中,45° 倒角最为常见,除非有特殊功能或配合要求,否则优先采用该角度
倒角尺寸一般不超过零件厚度的 10%,以保证结构强度
