solidworks倒角形式

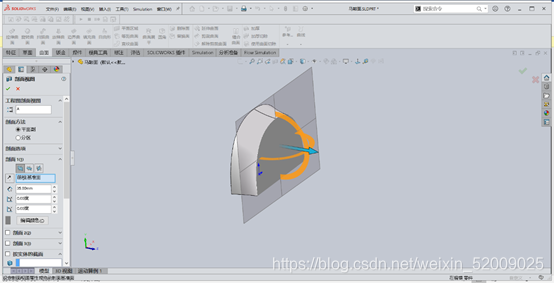

在 ‌SOLIDWORKS‌ 中，倒角（Chamfer）是一种常见的特征操作，用于对零件的边线或顶点进行斜角处理。根据当前公开资料和软件功能（截至 ‌SOLIDWORKS 2026‌），倒角主要包含以下几种形式：

倒角的主要类型

‌角度-距离（Angle-Distance）‌

指定一个角度（如 45°）和一个距离值，控制倒角大小。这是最常用的方式，默认角度通常为 45°‌‌

‌距离-距离（Distance-Distance）‌

‌对称‌：两侧距离相等。


‌非对称‌：两侧距离可分别设置，适用于不规则倒角需求‌‌

‌顶点倒角（Vertex Chamfer）‌

选择一个顶点（三个面交汇处），系统自动沿三边生成倒角，需输入三个距离值或使用“相等距离”简化操作‌‌

‌面-面倒角（Face-Face Chamfer）‌

选择两个相邻面，系统自动在它们的交线上创建倒角，支持对称、非对称、包络控制线等高级选项‌‌

‌等距面倒角（Offset from Surface）‌

通过偏移选定面来计算倒角位置，适用于复杂曲面几何，能生成可预测的结果‌‌

‌多距离倒角（Multi-Distance Chamfer）‌

可对多个边线分别指定不同的倒角距离，实现局部差异化处理‌‌


‌部分倒角（Partial Chamfer）‌

可沿边线指定倒角的起始和终止位置，仅对部分长度进行倒角，适用于特定工艺需求‌‌

使用建议

‌常用场景‌：优先使用 ‌角度-距离‌ 或 ‌距离-距离（对称）‌，操作直观且符合工程习惯。

‌复杂模型‌：可结合 ‌选择工具栏‌（SOLIDWORKS 2025 起支持）批量选择多条边线，提升效率‌‌

‌装配体中‌：可在装配体层级直接创建倒角特征，影响指定零部件‌‌

如需详细操作演示，可参考官方教程：SOLIDWORKS 倒角帮助文档。
