solidworks消除圆角边线

在 SolidWorks 中消除圆角边线，主要分为两类操作：‌模型层面删除圆角特征‌ 和 ‌工程图层面隐藏切边线（即圆角边线）‌。根据当前公开资料，具体方法如下：

‌一、模型中删除或修改圆角‌

‌使用 FilletXpert 工具‌（推荐用于批量或局部操作）：

在 FeatureManager 设计树中右键点击圆角特征，选择 ‌“FilletXpert”‌。

在 PropertyManager 中切换到 ‌“更改”‌ 标签。

选择要删除的圆角边线（可单选或多选）。

点击 ‌“移除”‌，仅删除所选边线上的圆角，不影响其他边线 ‌‌

‌直接删除圆角特征‌：

在 FeatureManager 设计树中选中整个圆角特征，按 ‌Delete 键‌ 删除（会移除该圆角应用的所有边线）。

‌使用“删除面”命令‌（适用于无参数模型或复杂曲面）：

路径：‌工具 > 删除面‌。


选择圆角面，设置 ‌“删除并修补”‌，可去除圆角并尝试自动修补相邻面 ‌‌

‌二、工程图中隐藏圆角边线（切边线）‌

圆角在工程图中产生的线称为 ‌“切边”‌，通常为虚线或细实线，可根据制图标准隐藏：

‌隐藏单个视图中的所有切边线‌：

右键点击目标视图。


依次选择 ‌“切边” → “切边不可见”‌ ‌‌

‌全局设置：不再显示新视图中的切边线‌：

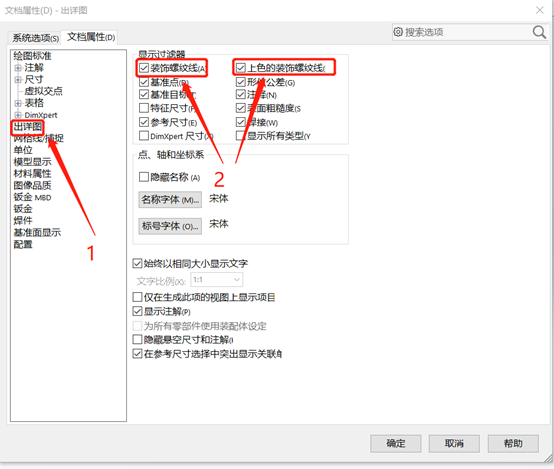

点击 ‌“工具 > 选项 > 系统选项 > 工程图显示类型”‌。

勾选 ‌“切边/移除”‌，后续新建视图将自动不显示切边线 ‌‌

‌仅隐藏某一条切边线‌：

在视图中单击该线段，出现 ‌“跟随选项”‌ 后，点击 ‌“隐藏/显示边线”‌ 即可隐藏 ‌‌

⚠️ 注意：

“切边不可见”仅影响 ‌工程图显示‌，不影响 3D 模型本身。

若需永久移除圆角几何，必须在 ‌零件/装配体模式下操作‌ ‌‌

如需进一步操作指导，可参考官方帮助文档：SOLIDWORKS 帮助 - 更改或移除圆角。
