在SolidWorks中消除边界线(如隐藏线或切边线)主要通过调整显示模式实现,具体方法取决于操作场景(零件/装配体模型或工程图)。以下是详细步骤:零件或装配体模型中消除隐藏线
适用于简化模型视图,移除不可见边线:工具栏操作:点击顶部工具栏的“显示样式”图标(灯泡状),选择“移除隐藏线”或“消除隐藏线”。
菜单操作:点击菜单栏“视图” > “显示” > “移除隐藏线”。
或右键视图空白处,选择“显示样式” > “移除隐藏线”。

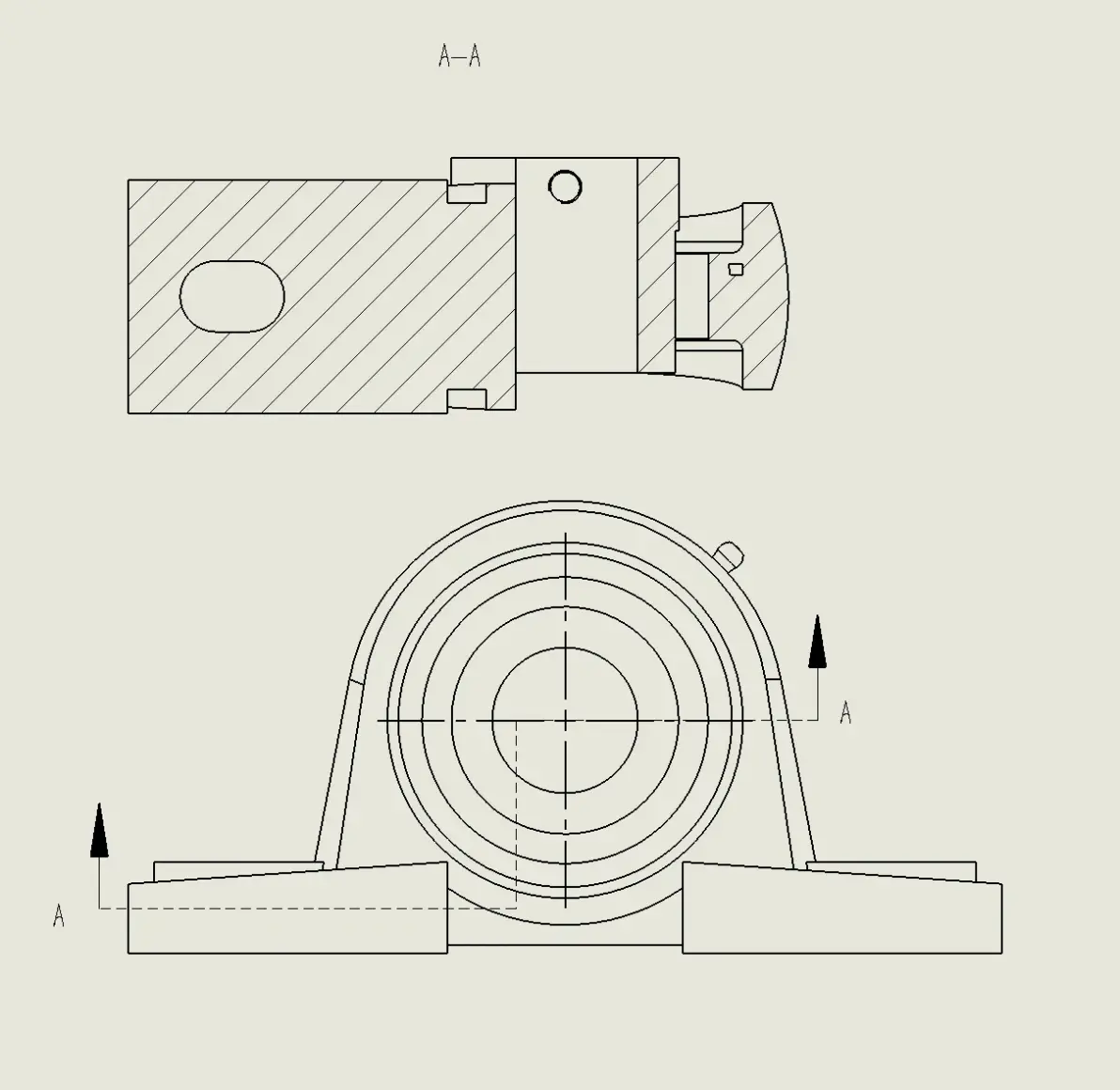

工程图中去除切边线
针对圆角或过渡边线(如倒角):单条边线隐藏:选中目标边线,右键点击“隐藏/显示边线” > “隐藏”。
整视图切边线隐藏:右键视图 > “切边” > “切边不可见”。
全局设置(新视图生效):点击“选项” > “系统选项” > “工程图/显示类型” > 勾选“切边/移除”。
通用方法:禁用所有边线显示
适用于彻底消除轮廓线:切换显示模式:在“显示样式”中选择“无边线着色”,模型将仅显示表面无任何边线。
注意:若需恢复显示,反向操作即可(如选择“带边线上色”或“切边可见”)。
