solidworks直角边怎么变圆

在 SolidWorks 中将直角边变为圆角，主要通过 ‌“圆角”（Fillet）‌ 功能实现。根据操作对象不同（草图或实体），方法略有差异。以下是核心操作步骤：

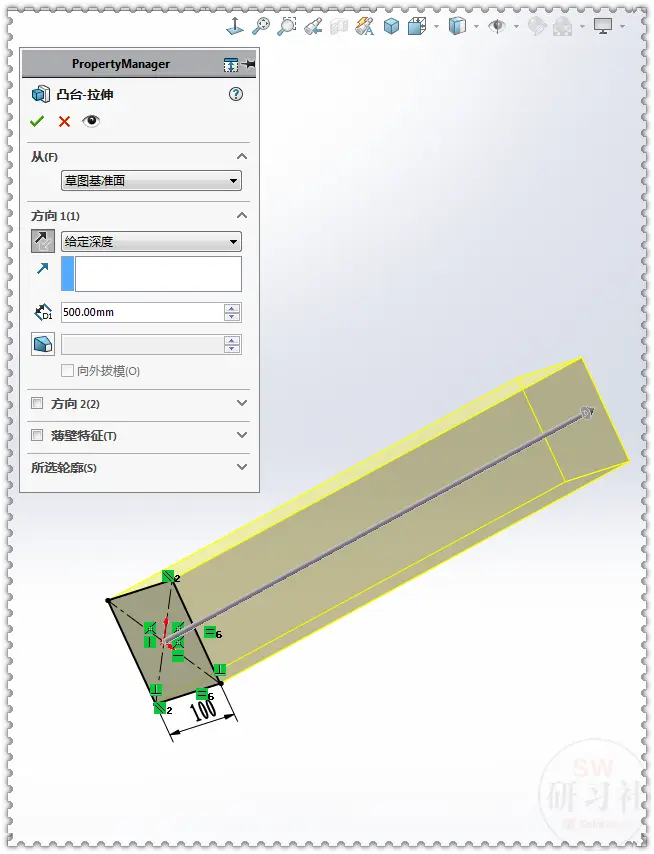

‌一、实体模型上的直角边变圆角‌

适用于已有的三维零件模型：

‌进入圆角命令‌

点击顶部菜单栏的 ‌“特征”‌ 选项卡 → 选择 ‌“圆角”‌。

或通过快捷路径：‌插入 > 特征 > 圆角‌。

‌选择要圆角化的边线‌

在图形区域中点击需要倒圆角的边线（可单选或多选）。

若需批量处理，可使用 ‌“显示选择工具栏”‌ 快速选择环、面或全部边线 ‌‌

‌设置圆角参数‌

‌圆角类型‌：常用“固定大小圆角”（固定半径）。

‌半径值‌：输入所需圆角半径（如 R2、R5 等）。

勾选 ‌“切线延伸”‌ 可自动将圆角延伸至相切边线（默认开启）‌‌

‌确认生成‌


点击 ‌✓‌ 或按回车键完成操作。

✅ ‌提示‌：若需不同边线使用不同半径，可启用 ‌“多半径圆角”‌，分别指定各边半径 ‌‌

‌二、草图中的直角变圆角‌

适用于二维草图轮廓设计：

‌进入草图编辑状态‌

双击草图或新建草图后绘制两条相交线段。

‌使用草图圆角命令‌


点击 ‌“草图”‌ 选项卡 → ‌“绘制圆角”‌（或通过菜单：工具 > 草图工具 > 圆角）‌‌

或直接在草图工具栏中点击圆角图标 ‌‌

‌设置圆角半径并选择边‌

在 PropertyManager 中输入半径值。

依次点击两条相交线段，系统会自动在交点处生成圆角并修剪多余线段 ‌‌

✅ ‌提示‌：也可直接点击角点（无需先选线），软件会自动识别并预览圆角 ‌‌

‌三、高级技巧（SolidWorks 2025+）‌

‌一键互换倒角与圆角‌：可在同一位置快速切换圆角/倒角样式，提升设计效率 ‌‌

‌可变尺寸圆角 + 控制点‌：支持沿边线设置多个控制点，实现半径渐变效果 ‌‌

‌完整圆角‌：适用于三个相交面的平滑过渡，无需手动选边 ‌‌

如需官方详细指引，可参考：

SOLIDWORKS 圆角概述（2026版） ‌‌

SOLIDWORKS 草图圆角教程（2024版） ‌‌
