sw怎么让构造线不显示

在 SolidWorks（SW）中，若希望‌隐藏构造线‌（Construction Geometry），可依据当前所处环境（零件/装配体草图 或 工程图）采用不同方法。以下是主要操作方式：

‌一、在草图中隐藏构造线‌

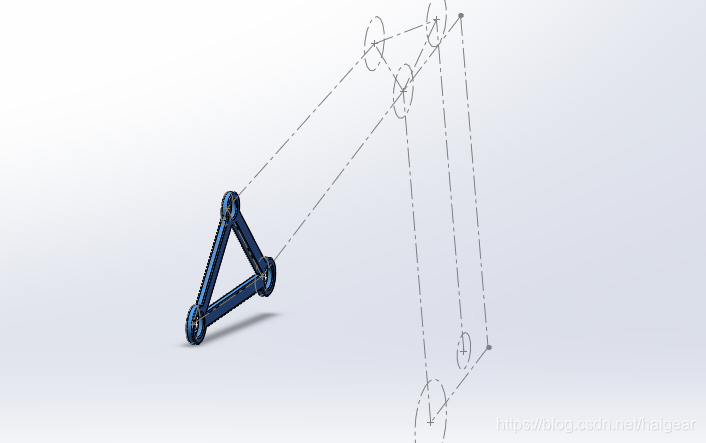

构造线通常用于辅助建模，但默认会显示在图形区域中。可通过以下方式控制其显示：

‌方法 1：通过“视图”菜单‌

进入草图编辑状态。

点击顶部菜单栏的 ‌“视图”‌。

取消勾选 ‌“构造几何”‌（或“构造线”）选项。

此操作会立即隐藏当前草图中的所有构造线。

‌方法 2：通过图层控制（适用于使用图层管理的情况）‌

若构造线被分配到特定图层（如默认图层 ARESM_CL），可：

打开 ‌“图层”工具栏‌（视图 → 工具栏 → 图层）。

找到构造线所在图层，关闭其可见性。


⚠️ 注意：此操作仅影响显示，不影响构造线的几何功能。

‌二、在工程图中隐藏构造线‌

工程图中的构造线通常来源于零件/装配体中的草图构造线。要隐藏它们：

‌方法 1：隐藏源模型中的构造线‌

打开对应的‌零件或装配体文件‌。

进入每个包含构造线的‌草图‌，按上述草图方法隐藏构造线。


保存并返回工程图，构造线将不再显示 ‌‌

‌方法 2：在工程图视图中控制显示‌

右键点击工程图视图 → 选择 ‌“属性”‌。

在“显示隐藏的边线”选项卡中，可选择是否显示来自模型的隐藏/构造几何（部分版本支持）。

‌三、全局设置（可选）‌

若希望‌默认不显示构造线‌，可在系统选项中调整：

点击 ‌“工具” → “选项”‌。

切换到 ‌“系统选项” → “显示”‌。

查找与“构造几何”或“草图几何体”相关的显示选项（不同版本名称略有差异），取消勾选。

💡 提示：SolidWorks 的构造线与“边线”（Edge）不同，构造线属于草图元素，而边线是模型实体边界。若实际想隐藏的是‌边线‌（如切边、隐藏线），请参考 ‌‌

中的“隐藏/显示边线”或“切边不可见”操作。

如需进一步操作指导，可访问官方帮助文档：SolidWorks 2026 帮助 - 显示选项 ‌‌
