在 SolidWorks(简称 SW)中绘制叶轮,主流方法包括放样+圆周阵列、旋转+拉伸切除、曲面放样或钣金螺旋成型等。根据最新公开资料(截至2026年5月),结合操作效率与适用性,推荐以下通用流程:通用叶轮建模步骤(适用于离心泵/开式/闭式叶轮)
绘制主体轮毂

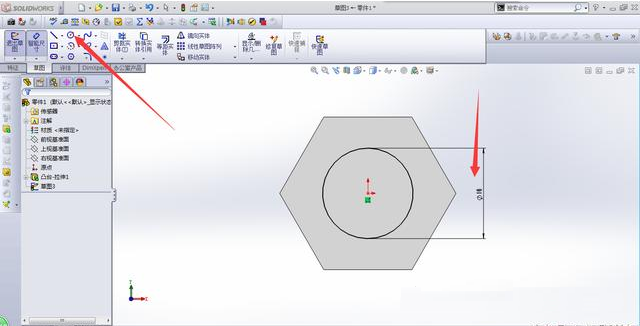

在前视基准面绘制叶轮轮毂的草图(含内孔、外径等)。
使用旋转凸台/基体命令生成360°主体结构。
创建单个叶片
在上视基准面或前视图绘制叶片截面轮廓(可使用样条曲线或直线+圆弧组合)。
若为复杂曲面叶片,可导入子午线图或通过多截面放样( Loft )生成叶片曲面
使用拉伸或放样形成实体叶片,注意设置薄壁或切除参数。
阵列叶片
选中已创建的叶片特征,使用圆周阵列(Circular Pattern)。
指定旋转轴(通常为轮毂中心线),设置实例数量(如6~8个)和总角度(360°)
添加细节特征
对叶片与轮毂交界处添加圆角(如1mm)以减少应力集中
使用异型孔向导添加螺纹孔(如M8),或用螺纹线特征模拟螺纹
若为闭式叶轮,需分别创建前盖板和后盖板,再通过组合(Combine)合并所有部件
后处理
应用外观材质(如不锈钢、铸铁)。
可进行干涉检查或流道分析(需配合Simulation或Flow Simulation模块)
不同叶轮类型的适用方法
开式叶轮:直接用拉伸+圆周阵列即可,无需盖板
闭式叶轮:需分别建模轮毂+前盖板+后盖板+叶片,最后用组合合并
复杂曲面叶片(如涡轮):建议使用曲面放样或扫描,基于子午线轮廓生成
螺旋叶片(如搅拌器):可尝试钣金+螺旋线扫描
推荐学习资源
用SolidWorks画的水泵叶轮(抖音,2024)
SOLIDWORKS叶轮建模实例教程(知乎,2022)
【高训智造】第439期——SOLIDWORKS 2016绘制叶轮模型加工(南方+,2023)
提示:若需参数化设计或后续仿真,建议在建模初期定义全局变量和尺寸驱动关系,便于优化迭代
