在 SolidWorks 中绘制凸轮主要有两种方法:使用 Toolbox 插件自动生成或手动绘制草图建模。
Toolbox 生成凸轮
启动凸轮工具:单击“Toolbox”工具栏中的“凸轮”图标,或从菜单选择“Toolbox > 凸轮”。
设置基本参数:在“设置”选项卡中选择单位、凸轮类型(圆形或线性)和推杆类型(平移、等距或摆动),并输入推杆直径、开始半径/角度等参数。
定义运动:在“运动”选项卡中至少添加一个运动定义,指定推杆的运动路径。
生成凸轮:在“生成”选项卡中设置坯件尺寸、毂参数、轨迹类型等,然后单击“创建”生成凸轮零件。
保存常用设置:可将当前参数保存为“最常用凸轮”,便于后续快速调用。
手动绘制凸轮

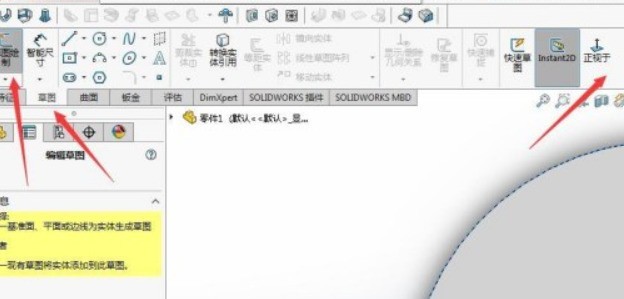

绘制草图:在基准面上分别绘制代表凸轮和推杆的草图,并将其转换为“块”以便控制。
创建路径:选择凸轮草图的一段弧,使用“制作路径”工具定义推杆的运动轨迹。
添加几何关系:为凸轮和推杆添加相切、固定等几何关系,以约束相对运动。
建模成型:根据路径使用拉伸、切除、包覆等特征完成凸轮三维模型,具体步骤可参考第三方教程中的示例(如圆柱凸轮)。
