solidworks装配体草图不显示

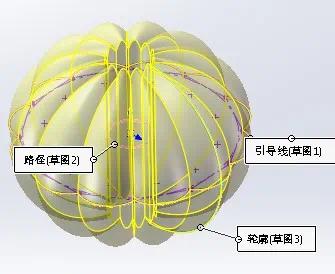

在 SolidWorks 装配体中草图不显示，通常是由‌可见性设置‌或‌层级依赖关系‌导致的。根据最新公开资料（截至 2026 年），以下是‌快速定位与恢复显示‌的系统性方法：

‌主要原因与解决步骤‌

‌① 草图所在零部件被压缩或轻化‌

在 FeatureManager 设计树中，若零件呈‌灰色‌（压缩）或带 ‌“⊥”图标‌（轻化），草图将不可见。

‌操作‌：右键该零部件 → 选择 ‌“解压缩”‌ 或 ‌“还原”‌。

‌② 草图本身被隐藏‌

展开对应零部件，找到草图节点；若其图标为‌虚线‌（隐藏状态），则需手动显示。

‌操作‌：右键草图 → 选择 ‌“显示”‌（或按快捷键 ‌Shift+V‌ 调出临时显示面板）。


‌③ 全局视图设置关闭了草图显示‌

装配体层级的“视图”菜单可能意外关闭了草图显示选项。

‌操作‌：顶部菜单栏 → ‌【视图】→【隐藏/显示项目】→ 勾选“草图”‌。

‌④ 草图位于子装配内，且子装配被设为“柔性”或配置隐藏‌


柔性模式下子装配内的草图默认不可见。

‌操作‌：右键子装配 → ‌【属性】→ 取消“柔性”勾选‌；或检查当前配置是否启用了“隐藏零部件”规则。

‌进阶建议‌

‌预防措施‌：

新建草图后立即‌右键重命名‌（如 sketch_origin_ref），便于后期定位。

在 ‌【工具】→【选项】→【系统选项】→【显示】‌ 中勾选 ‌“在 FeatureManager 设计树中显示隐藏的项目”‌，确保虚线图标始终可见。

‌性能优化相关‌：

若使用较新版本（如 SW 2026），可尝试关闭 ‌【工具】→【选项】→【系统选项】→【性能】→ 取消勾选“增强图形性能”‌，重启软件后测试 ‌‌

上面流程通常可在 ‌30 秒内完成排查‌，覆盖绝大多数装配体草图不显示的场景 ‌‌
