sw如何标注尺寸

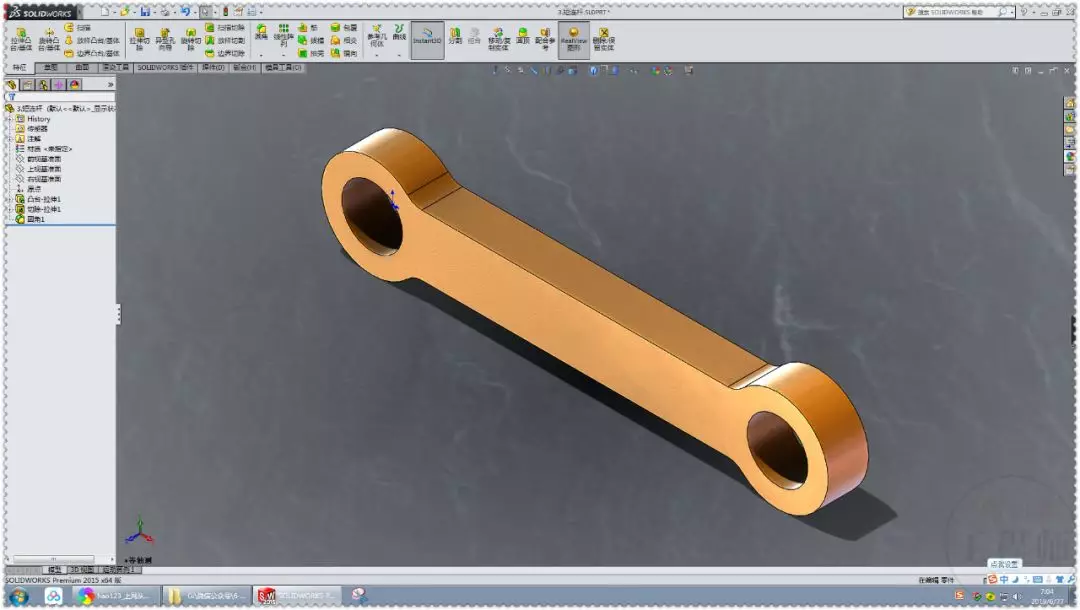

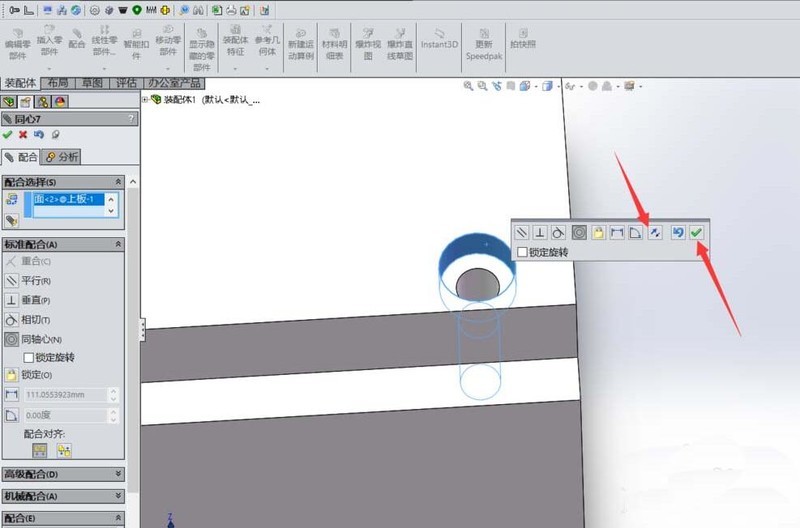

在 SolidWorks（SW）中，标注尺寸主要通过‌智能尺寸‌工具完成，分为草图标注和工程图标注两种主要场景。

草图尺寸标注

‌启动工具‌：在草图绘制状态下，单击“尺寸/几何关系”工具栏上的‌智能尺寸‌，或选择工具 > 尺寸 > 智能 。

‌选择实体‌：点击要标注的几何元素（如直线、圆、圆弧、点等），系统会自动识别标注类型（长度、直径、半径、角度等）。


‌放置与修改‌：移动指针确定尺寸位置并单击放置，在修改对话框中输入数值并确认，草图即被定义 。

‌完全定义‌：可使用“完全定义草图”功能一次性标注所有实体尺寸，确保草图状态完全定义 。‌‌‌


工程图尺寸标注

‌模型尺寸插入‌：生成零件特征时创建的尺寸可自动插入工程图视图，修改模型尺寸会同步更新工程图 。

‌手动标注‌：在工程图中使用智能尺寸生成标准尺寸（水平、垂直等），或添加‌参考尺寸‌（从动尺寸，不可驱动模型）。

‌自动标注‌：使用自动标注尺寸工具将参考尺寸作为基准尺寸或尺寸链插入视图 。‌‌‌

特殊与快捷标注

‌快速标注‌：启用快速尺寸选择器可均匀分布尺寸，通过操纵杆调整间距，按 ESC 键退出 。

‌特殊类型‌：支持‌倒角尺寸‌、‌圆弧实际长度‌、‌样条曲线控标‌及‌中点尺寸‌的标注，操作逻辑与智能尺寸类似 。

‌显示设置‌：在草图属性管理器中可选择“添加尺寸”，在生成实体时直接显示尺寸 。‌‌‌
