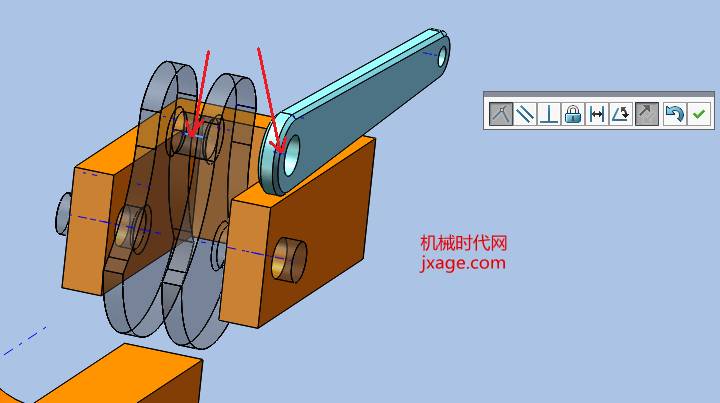

SolidWorks 标注尺寸主要通过智能尺寸工具实现,分为草图标注和工程图标注两种核心场景 。用户可根据设计阶段选择手动标注、模型项目导入或自动标注等方式,以满足不同精度与效率需求。
基础智能尺寸标注
通用操作流程:单击【智能尺寸】工具,依次选择要标注的几何实体(如直线、圆、点等),拖动鼠标至合适位置单击放置 。
支持标注类型:系统自动识别实体类型,支持线性长度、两直线角度、圆弧半径、圆直径及点到点距离等多种尺寸 。
尺寸修改与调整:双击已标注的尺寸数值区域,可在弹出的对话框中输入目标值进行修改,拖动尺寸线可调整位置 。
工程图高效标注技巧
模型项目导入:在工程图中使用【模型项目】功能,可一键导入零件建模阶段定义的尺寸,避免重复标注并确保设计意图一致 。
快速尺寸选择器:启用该功能后,标注多个同向尺寸时系统会自动计算并维持统一间距,通过操纵杆控制尺寸排布 。
自动标注设置:在工具选项中勾选“为工程图标注的尺寸”,可在生成新视图时自动插入尺寸,或使用自动标注尺寸选项卡进行批量处理 。
特殊与进阶标注
中点与虚拟交点:右键单击边线选择【选择中点】进行中点标注,或按住 Ctrl 键选取不相交直线标注虚拟交点距离 。
倒角与孔标注:使用专用【倒角尺寸】工具选择倒角边线进行标注,异形孔向导孔尺寸可在 PropertyManager 中统一设置 。
尺寸链与基准:在智能尺寸模式下,通过右键菜单切换【链尺寸】或【基准尺寸】模式,控制尺寸累积逻辑与参考基准 。
