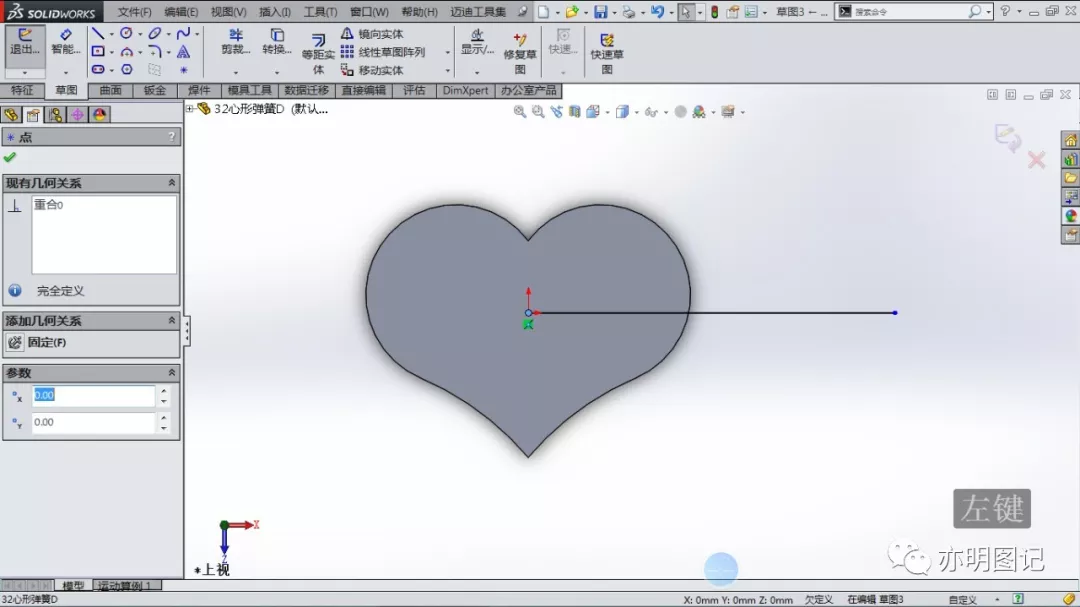

在 SolidWorks(SW)中,自动标注尺寸主要通过“模型项目”功能实现,适用于工程图中自动插入零件或装配体的尺寸。以下是具体操作路径和要点:自动标注尺寸的位置与步骤
打开工程图:从零件或装配体创建工程图视图(如前视图、俯视图等)。
使用“模型项目”命令:点击顶部菜单栏的 “插入” → “模型项目”。
或者直接点击 “注释”工具栏 中的 “模型项目” 图标(若未显示,可右键工具栏区域 → 勾选“注释”)
设置参数:在左侧弹出的 “模型项目” PropertyManager 中:来源:选择 “整个模型”(标注所有尺寸)或 “所选特征”(仅标注特定部分)
勾选:“消除重复”(避免同一尺寸在多个视图中重复出现)
勾选:“将项目输入到所有视图”(如需在所有视图中显示)
点击 绿色对勾(√) 完成自动标注
后续调整建议
自动生成的尺寸位置可能较乱,可:框选所有尺寸 → 右键空白处 → 选择 “对齐” → “自动排列尺寸”
或使用 “智能尺寸” 手动微调位置
⚠️ 注意:此功能适用于工程图环境,而非草图或零件建模环境。若在草图中标注尺寸,应使用 “智能尺寸” 工具(快捷键:S 或鼠标笔势)
如需官方详细指引,可参考:SolidWorks 2024 帮助 - 自动标注工程图尺寸
