solidworks柜体设计

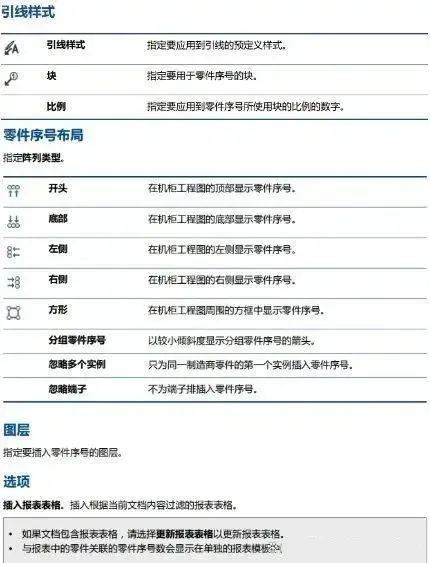

在 SolidWorks 中进行柜体设计时，‌生成 2D 机柜布局图纸‌是电气设计流程中的关键环节，系统支持根据配置参数自动在特定图纸中创建设备布局，用户可通过流程菜单选择位置并生成包含电气工程信息的特定图纸 。在此基础上，完整的柜体设计还涵盖 3D 结构建模、参数化配置及专用插件应用等多个维度，具体方案需根据柜体类型（电气柜或家具柜）选择相应的工作流。‌‌‌

电气机柜与机电一体化设计

针对配电柜、控制柜等电气设备，SolidWorks 提供了专门的 Electrical 模块以实现机电协同设计，确保原理图与 3D 模型的一致性。

‌3D 机柜布局与布线‌：除了 2D 布局外，SOLIDWORKS Electrical 支持将电气原理图自动转化为精准的 3D 线束，机械装配体上的孔位可携带电气属性，减少因二维设计与三维实景脱节导致的返工 。‌‌‌


‌参数化配电柜建模‌：利用 SolidWorks 的参数化设计功能，设计师可以随时修改尺寸和参数并自动更新模型，满足尺寸精度、组件布局和接口兼容性等多方面因素 。‌‌‌

‌文件管理与版本控制‌：在配电柜设计过程中，建议确立清晰的文件命名规则，记录每个版本的修改日期和内容，并设置不同级别的文件访问权限以保证文件安全 。

更多官方帮助文档可参考 SOLIDWORKS 帮助。

家具与钣金柜体 3D 建模


对于文件柜、六斗柜或钣金箱体等机械结构，设计重点在于基础特征建模、钣金成型及装配体配合。

‌基础建模流程‌：通常从新建零件开始，使用‌边角矩形‌绘制草图并标注智能尺寸，通过‌拉伸凸台/基体‌、‌拉伸切除‌等特征命令构建柜体主体，最后添加圆角、倒角及材质外观 。

‌钣金箱体结构‌：钣金箱体设计大体分为焊接箱体和螺丝联结类，螺丝联结类一般由底座、顶盖、左右侧板、后盖板和面板等 6 个部件组成，设计要点在于各个部件的联接方式和结构合理性 。

‌装配体配合逻辑‌：在组装柜体零部件时，需定义相对位置和运动关系，常见的配合类型包括重合配合、平行配合、垂直配合及同轴心配合，完成后可通过干涉检查确保零部件之间不发生冲突 。‌‌‌


参数化自动化插件应用

为提高系列化柜体（如非标机柜、定制家具）的设计效率，可使用第三方插件实现参数驱动和自动化出图。

‌SWOOD Design（家具专用）‌：这是一款集成在 SOLIDWORKS 中的 3D 家具设计软件，支持参数化建模、拖拽插入五金件，并能自动生成切割清单、BOM 表及面板锯导出文件 。

用户可通过 SWOOD 库中的面板库插入副本，按住 C 键对板件进行约束，并自动生成对应的孔位和料单报告 。

插件官网信息可查询 SWOOD Design。‌‌‌

‌SolidKits.AutoWorks（通用自动化）‌：适用于机柜、输送线等行业，支持通过 Excel 或表单输入关键参数（如长度、孔径），自动更新模型尺寸及配置，无需编写代码即可实现规则引擎与逻辑控制 。‌‌‌

‌批量生成与模板复用‌：自动化插件支持一次配置后批量生成多个变型模型，所有自动化逻辑可保存为项目模板供团队共享复用，显著缩短设计周期 。‌‌‌
