solidworks参数化设计

‌SolidWorks 参数化设计是通过定义尺寸参数及相互关系，实现修改关键参数后模型自动更新的技术‌，能大幅提升系列化产品设计效率。它让设计从“静态绘图”变为“智能规则系统”，适用于标准件库、变型设计及复杂装配场景。‌‌‌

🛠️ 核心实现方法

‌方程式与全局变量‌：在“工具”>“方程式”中定义变量（如Width=50mm），将尺寸关联到变量，修改变量值即可驱动模型变化。


‌配置与设计表‌：利用 Excel 设计表管理多个配置，一键生成不同规格的零件（如螺栓 M3 到 M20），适合大规模变型。

‌自顶向下设计‌：在装配体中绘制布局草图，零件关联引用骨架，修改顶层布局，所有关联零件自动更新。‌‌‌

📝 操作流程与规范


‌规划变量‌：提前确定哪些尺寸将来会调整，命名规范并添加注释。

‌关联尺寸‌：绘制草图时先定几何关系，标注尺寸时输入=变量名进行关联。

‌验证更新‌：修改方程式中的参数值，检查模型是否按预期自动重建，避免循环引用。‌‌‌


🚀 进阶自动化与避坑

‌插件辅助‌：原生 DriveWorksXpress 或第三方插件（如 SolidKits）可实现无代码自动化，通过表单输入参数直接生成模型。

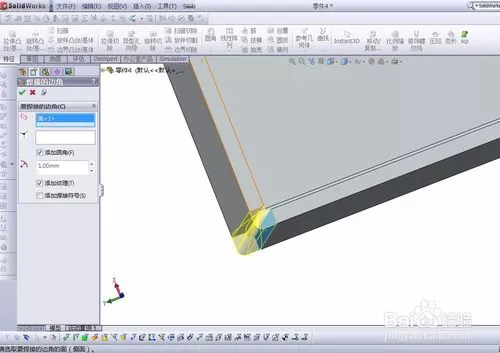

‌建模顺序‌：遵循“先主后次、先外后内”原则，倒角圆角放最后，避免因特征依赖导致更新失败。

‌外部参考‌：谨慎使用跨零件参考，必要时锁定或断开，防止关联链过复杂导致重建错误。‌‌‌
