solidworks画衣柜教程

在 SolidWorks 中绘制衣柜，可根据需求选择‌实体建模‌或‌专用家具设计插件（如 SWOOD）‌两种主流方式。以下是基于公开资料整理的实用教程要点：

‌一、基础实体建模法（适合简单衣柜）‌

适用于初学者或结构不复杂的衣柜，主要使用草图、拉伸、切除等基础功能。

‌新建零件文件‌

打开 SolidWorks → 新建 → 零件。

‌绘制主体结构‌

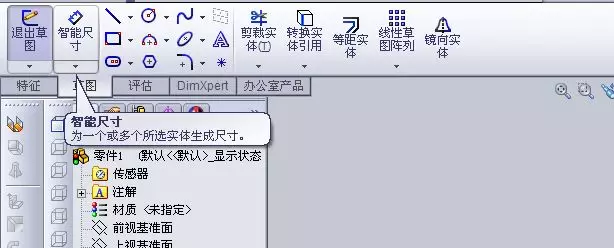

在‌上视基准面‌绘制衣柜正面轮廓（如矩形），用‌智能尺寸‌完全定义。

使用‌凸台拉伸‌生成柜体基本形状（如厚度 18mm）。

‌添加细节特征‌


在柜体表面绘制门板、隔板等开口轮廓，使用‌拉伸切除‌掏空。

使用‌圆角/倒角‌处理边角，提升真实感。

‌阵列与复制‌

对隔板、层板等重复结构，使用‌线性阵列‌或‌复制移动实体‌快速生成。

‌上色与渲染‌

右键模型 → ‌外观‌ → 赋予木材材质，增强可视化效果。

此方法参考了 ‌‌

中的文件柜建模流程，适用于结构规整的衣柜。

‌二、使用 SWOOD 插件（推荐用于全屋定制）‌


SWOOD 是 SolidWorks 的专业家具设计模块，支持‌参数化柜体设计、自动出图、料单生成‌等功能。

‌新建 SWOOD 柜体‌

打开 SolidWorks → 新建 → 选择 ‌SWOOD 柜桶‌。

‌定义框架尺寸‌

在左侧特征树中编辑柜体‌长、宽、高‌，软件自动生成框架。

‌插入板件与孔位‌

从 ‌SWOOD 库‌中拖入面板、门板、抽屉等组件，自动添加预设孔位（如 32mm 系统孔）。

‌约束与定位‌

按住 ‌C 键‌对板件进行几何约束，确保装配准确。


‌生成料单与图纸‌

完成建模后，点击 ‌SWOOD Design → 生成报告‌，可导出 Excel/PDF 格式的物料清单和加工图纸。

此方法适用于复杂衣柜、批量生产或需对接 CNC 加工的场景，详见 ‌‌

‌三、学习资源推荐‌

‌免费视频教程‌：羽兔网 SolidWorks 机械设计入门到精通（适合新手）‌‌

‌书籍配套视频‌：《2023新版 SolidWorks 教程》含全屋定制案例，附赠视频教程 ‌‌

‌实战案例‌：虎课网 餐边柜图纸制作教程（适用于衣柜出图）‌‌

若需钣金结构（如金属衣柜骨架），可参考 ‌‌

的钣金建模技巧。
