solidworks配置表如何做

在 SolidWorks 中，‌配置表‌（也称“系列零件设计表”）用于通过 Excel 表格批量管理零件或装配体的多个配置，实现尺寸、特征状态、属性等参数的自动化控制。以下是基于最新官方资料整理的操作方法：

‌一、配置表的基本作用‌

在单个文件中创建多个设计变体（如不同尺寸、结构、材料等）。

支持通过 Excel 表格批量编辑配置，提高效率。

可驱动特征压缩状态、配合、自定义属性等。

‌二、创建配置表的两种主要方式‌

‌1. 自动生成设计表（适合简单模型）‌

适用于尺寸较少、逻辑清晰的模型：

打开零件或装配体。

点击顶部菜单栏：‌插入 → 表格 → Excel 设计表‌。

在弹出窗口中选择 ‌“自动生成”‌。

按住 ‌Ctrl 键‌，依次点击 FeatureManager 设计树中需要控制的尺寸（如 D1@草图1）。

点击 ‌确定‌，SolidWorks 自动生成嵌入式 Excel 表格：


首列为配置名称；

后续列为所选尺寸参数。

自动生成后，可在表格下方新增行，每行代表一个新配置，填写对应尺寸值即可‌‌

‌2. 手动创建空白设计表（适合复杂模型或复用模板）‌

适用于大量尺寸、命名冲突或需预设公式的情况：

‌插入 → 表格 → Excel 设计表‌。

选择 ‌“空白”‌ 模式。

在新建 Excel 工作表中：

‌第 2 行‌（从第二列开始）输入尺寸全名（如 $D1@草图1）；

‌第 3 行起‌，在 A 列填写配置名称（如 M6x15），其余列填入对应数值；

注意：‌A2 单元格必须为空‌，否则会报错‌‌


在表格任意空白处点击，完成嵌入。

若出现 REF! 错误，检查尺寸名称是否拼写正确且存在于模型中‌‌

‌三、高级功能：控制特征状态与显示‌

‌控制特征压缩状态‌：

在设计表中新增一列，标题格式为：$状态@特征名（如 $状态@切除-拉伸1）；

填写值：‌U‌（解除压缩/显示），‌S‌（压缩/隐藏）‌‌

‌控制显示状态（SolidWorks 2025+）‌：

在顶层装配体中，可使用“显示状态表格”集中管理零部件的可见性；

双击零部件可将其添加到表中，支持快速切换显示状态‌‌

‌四、编辑与维护外部 Excel 文件（推荐用于协作）‌


在 ConfigurationManager 中右键设计表，选择 ‌“在单独窗口中编辑表格”‌。

在外部 Excel 中编辑（确保结构不变：A列为配置名，第2行为尺寸名）。

新增配置时，‌仅追加行‌，勿删除或移动已有行列。

保存 Excel 文件后，在 SolidWorks 中右键设计表 → ‌重新加载‌，自动同步配置‌‌

‌五、注意事项‌

配置名称‌不能包含空格或特殊字符‌，建议使用 型号_参数_版本 格式（如 FLG_M100x10_Stainless）‌‌

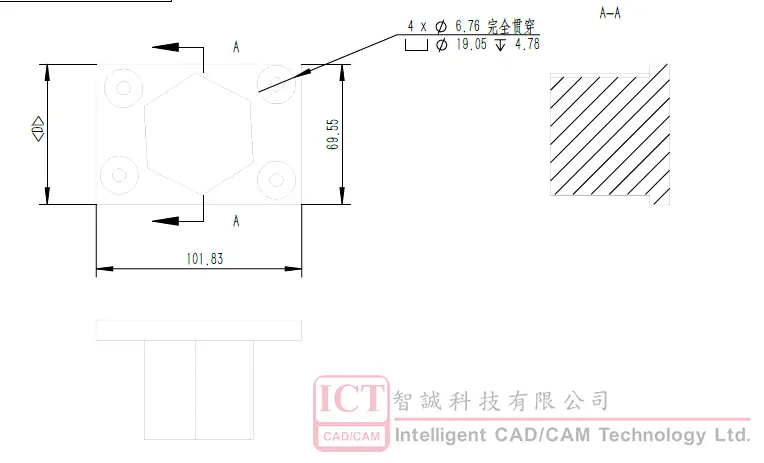

工程图中可为每个视图绑定不同配置，实现多配置共存图纸‌‌

若使用 3DEXPERIENCE 平台，部分操作略有不同（如“物理产品”代替“配置”）‌‌

如需详细操作演示，可参考官方帮助文档：SolidWorks 配置表帮助。
