sw中圆和平面怎么配合

在 SolidWorks（SW）中，将‌圆‌（通常指圆弧、圆形边线或草图圆）与‌平面‌进行配合，主要通过‌装配体配合关系‌实现。根据公开资料和常用操作，以下是几种典型方法：

常用配合方式

‌同心配合‌：适用于圆（如圆柱面、圆形边线）与另一个圆或基准轴对齐中心。

选择圆特征（如圆柱面） + 另一零件的圆或基准轴 → 配合类型选“‌同心‌”‌‌

‌相切配合‌：适用于圆弧/圆与平面边缘或曲面相切。

选择圆弧/圆柱面 + 平面 → 配合类型选“‌相切‌”‌‌

注意：相切要求至少一个对象为圆柱面、圆锥面或圆形边线，不能直接用于球面‌‌

‌重合配合‌：若需将圆所在的基准面与某平面重合。

选择两个平面（如圆的草图基准面与目标平面）→ 配合类型选“‌重合‌”‌‌

‌距离配合‌：用于控制圆与平面之间的精确间距。


选择圆的基准面或圆柱面 + 目标平面 → 配合类型选“‌距离‌”并输入数值‌‌

特殊场景处理（如钣金圆弧与平面对接）

若涉及‌钣金件中的圆弧与平面对接‌，需注意：

若直接转换为钣金后预览消失，说明存在缝隙或干涉。

可通过添加‌0.1mm 缝隙‌、使用‌切线延伸‌或‌释放槽‌来解决‌‌


建议先删除原特征，用‌圆角 + 释放槽‌重建后再配合‌‌

操作步骤简要（通用）

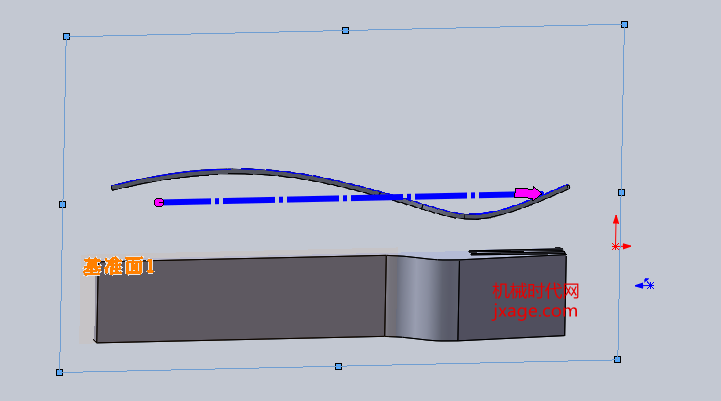

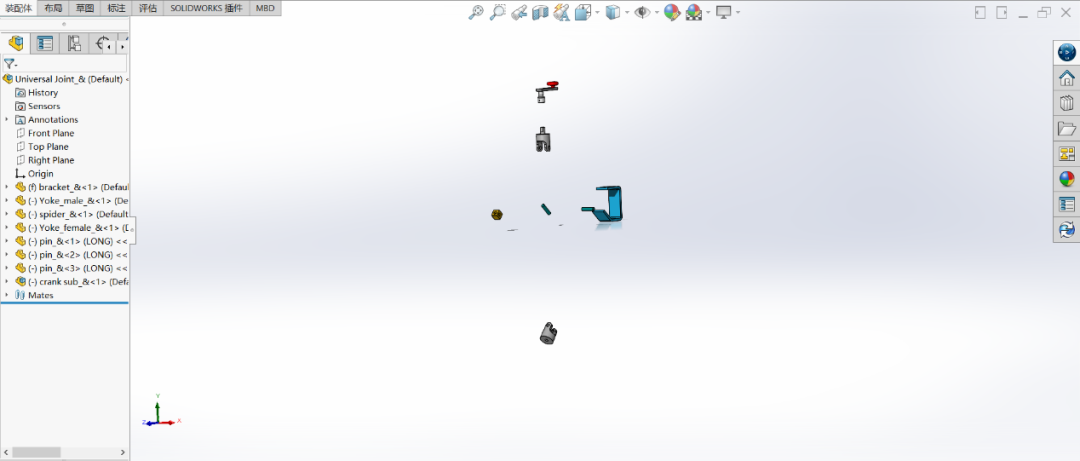

打开装配体，插入两个零件。

点击 ‌“配合”‌（位于装配体工具栏）。

依次选择圆特征（如圆柱面、圆形边线）和平面。

在配合类型中选择 ‌同心、相切、重合或距离‌。

点击 ‌“确定”‌ 完成配合。

更多详细操作可参考：SolidWorks基础配合教程 ‌‌
