sw怎么平面偏移

在 SolidWorks（简称 SW）中实现‌平面偏移‌，通常是指创建一个与现有基准面平行、并按指定距离偏移的新基准面。以下是主流操作方法：

基准面偏移操作步骤

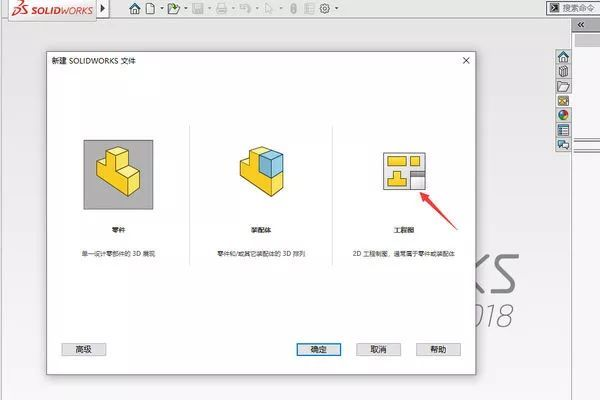

‌打开基准面创建命令‌

点击顶部菜单栏：‌特征（Features） → 参考几何体（Reference Geometry） → 基准面（Plane）‌。

或者通过 FeatureManager 设计树右键空白处 → ‌“基准面”‌。


‌设置第一参考‌

在图形区域或 FeatureManager 设计树中，‌选择一个已有平面‌（如前视基准面、上视基准面或模型表面）作为参考。

‌输入偏移距离‌

在弹出的“基准面”属性管理器中，勾选 ‌“偏移距离”‌ 选项。

在输入框中键入所需偏移值（可为正或负，负值表示反方向偏移）‌‌

‌确认创建‌

点击 ‌✓ 确认‌，系统将生成一个与原平面平行、偏移指定距离的新基准面。

补充说明

‌负偏移支持‌：若需反向偏移（如向原点另一侧），直接输入负数值即可。部分旧版本可能对负值处理有限，但主流版本（如 2024、2026）已支持 ‌‌

‌等距多平面‌：可在“基准面”属性管理器中设置 ‌“数量”‌ 参数，一次性生成多个等距基准面 ‌‌

‌动态调整‌：创建后可通过双击基准面尺寸或使用 Instant3D 拖动控标修改偏移距离 ‌‌

⚠️ 注意：偏移基准面不会影响原模型几何体，仅用于辅助建模（如草图绘制、特征定位等）。若需移动实体面本身，应使用 ‌“移动面”‌ 命令（位于“直接编辑”选项卡）‌‌
