solidworks平面与圆弧面配合

阅读数 5

在 SolidWorks 中，‌平面与圆弧面‌（如圆柱面、圆锥面或曲面上的圆弧边线）的配合，主要通过标准配合关系实现。根据官方文档和实践经验，以下是适用的配合方式及操作要点：

可用的配合类型

‌重合（Coincident）‌：

平面可与圆弧边线（如圆柱面的边线）设置为“重合”，使平面与圆弧所在的基准面或切平面共面 ‌‌

‌相切（Tangent）‌：

平面可与圆柱面、圆锥面或圆弧曲面设置为“相切”，适用于需要贴合圆弧轮廓但不穿透的情况 ‌‌

‌同心（Concentric）‌：

‌不适用于平面与圆弧面之间‌。同心配合要求两个对象均为圆形/圆柱形特征（如两个圆柱面、圆边线与圆边线等）‌‌

‌距离/角度/平行/垂直‌：

这些配合也可用于平面与圆弧面，但需结合具体几何关系判断是否合理 ‌‌

操作步骤（以相切配合为例）

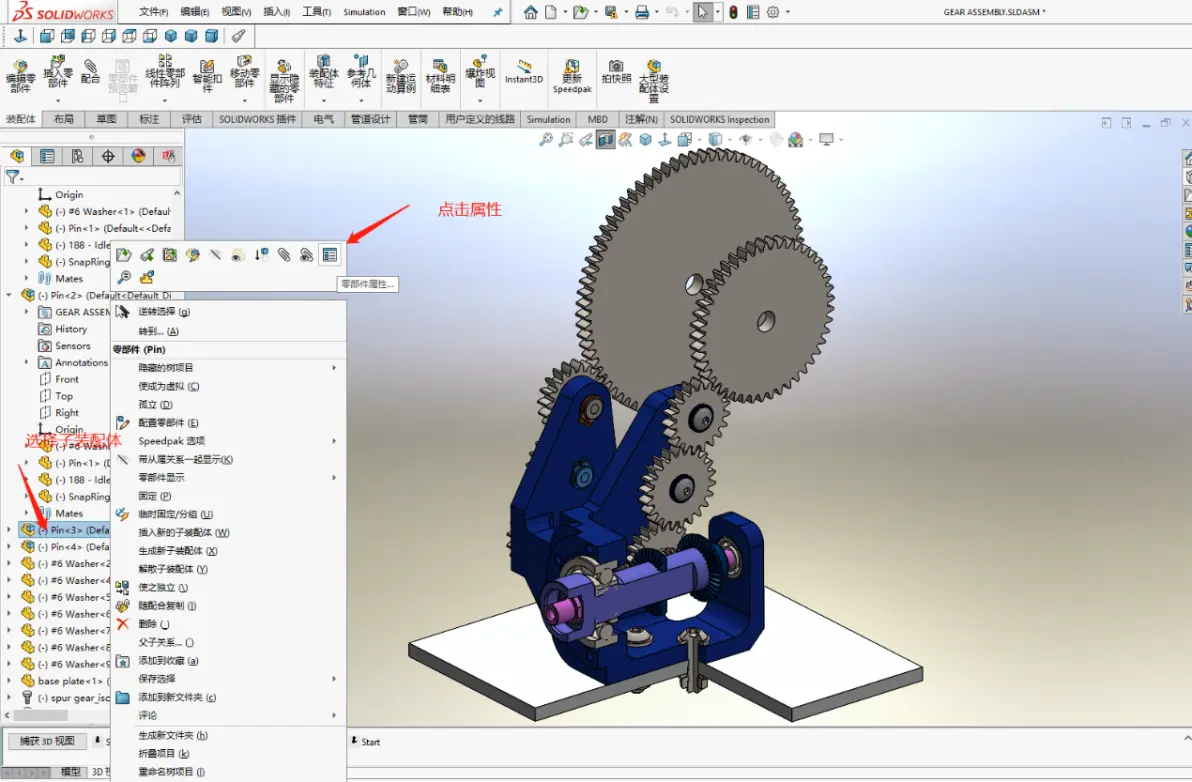

打开装配体，插入需配合的两个零件。

点击 ‌【配合】‌（位于装配体选项卡或左上角工具栏）。

在配合属性管理器中，选择 ‌“相切”‌ 类型。

依次选择：

平面（如零件的基准面或实体面）；

圆弧面（如圆柱面、圆锥面或曲面）。

点击 ‌√‌ 确认，系统将自动调整位置使两者相切 ‌‌

注意事项

圆弧面必须是‌非分析曲面‌（如标准圆柱、圆锥等），否则某些配合（如同心、相切）可能无效 ‌‌

若预览消失或配合失败，通常因几何关系冲突，可尝试：

使用 ‌“重合”‌ 配合平面与圆弧所在的基准面；

或通过 ‌“参考几何体”‌ 创建辅助基准面后再配合 ‌‌

如需进一步学习，可参考官方帮助文档：SolidWorks 标准配合说明 ‌‌
