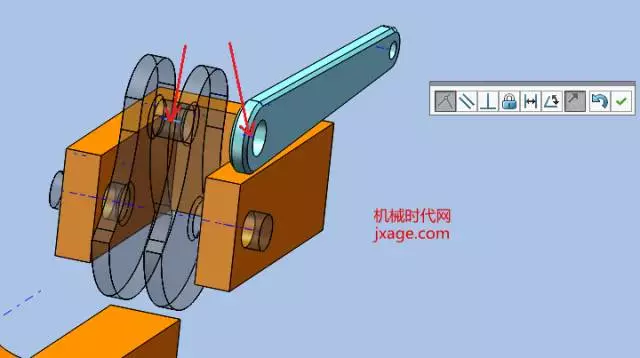

solidworks画圆弧实体

在 SolidWorks 中绘制‌圆弧实体‌，通常是指在‌草图模式下绘制圆弧‌，然后通过特征（如拉伸、旋转等）将其转换为三维实体。以下是核心方法和步骤：

‌一、草图中绘制圆弧的三种主要方式‌

‌三点圆弧（3-Point Arc）‌

适用于自由绘制任意形状的圆弧，通过起点、终点和控制点定义弧形。

‌操作路径‌：草图 → 圆弧 → 三点圆弧（或按快捷键 ‌A‌ 后选择）‌‌

‌中心点圆弧（Centerpoint Arc）‌

适用于已知圆心、半径及起止角度的情况。

‌操作路径‌：草图 → 圆弧 → 圆心/起/终点圆弧‌‌

‌切线圆弧（Tangent Arc）‌

用于从现有直线或圆弧的端点出发，绘制与之相切的圆弧。


‌前提‌：必须先存在可相切的草图实体（如直线或圆弧）。

‌操作路径‌：草图 → 圆弧 → 切线圆弧‌‌

‌二、将圆弧草图转换为实体的常用方法‌

‌拉伸凸台（Extruded Boss）‌

绘制封闭的圆弧草图（如半圆+直线构成封闭轮廓）。

点击 ‌特征 → 拉伸凸台/基体‌，设置深度生成实体‌‌

‌旋转凸台（Revolved Boss）‌

以圆弧为轮廓，绕轴线旋转生成环形或球形实体‌‌

‌扫描（Sweep）或放样（Loft）‌


使用圆弧作为路径或轮廓，结合其他草图生成复杂曲面或实体‌‌

‌三、实用技巧‌

快速切换直线与圆弧：在绘制直线时，按 ‌A 键‌ 可临时切换为切线圆弧模式‌‌

使用 ‌智能尺寸‌ 标注圆弧半径、弧长或角度，实现精确控制‌‌

在 3D 草图中可绘制空间圆弧，适用于复杂路径（如扫描路径）‌‌

💡 ‌提示‌：若目标是直接绘制“实体圆弧”（如圆柱形弯管），建议先画圆弧草图，再用 ‌拉伸旋转‌ 或 ‌扫描‌ 命令生成实体，而非直接“画实体圆弧”——SolidWorks 无直接绘制实体圆弧的单一命令，需通过草图+特征实现。

如需视频演示，可参考：SolidWorks 画圆弧教程 ‌‌
