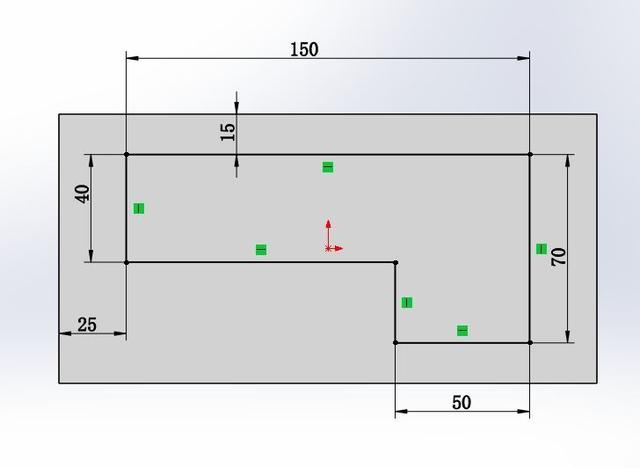

在 SolidWorks 中将带圆弧的实体转换为钣金件失败,主要原因是圆弧半径与钣金折弯半径不匹配或实体几何条件不满足转换要求。以下是常见原因及解决方法:转换失败的主要原因
圆角半径不匹配:圆弧处的内圆角半径与"转换到钣金"命令中设置的折弯半径不一致,导致软件无法识别折弯线 。
实体厚度不均匀:转换钣金要求实体必须是等厚度,若拉伸切除等操作破坏了板厚一致性,转换会失败 。
几何干涉:零件内部存在边线干涉或复杂曲面,系统无法生成展开 。
曲面体限制:SolidWorks 不允许直接将纯曲面体转换为钣金件,必须是实体 。
解决方法与操作步骤
调整圆角半径:在折弯处重新倒圆角,使内圆角半径等于钣金命令中设置的折弯半径,外圆角为内圆角加板厚 。
先倒小圆角再转换:将圆弧处倒一个小圆角(如 0.1mm),使内壁 R 角变为可识别的折弯线,再用"转换到钣金"命令采集所有折弯 。
检查等厚度:确保实体为抽壳或等壁厚特征,必要时用拉伸切除修复厚度不一致的区域 。
替代建模方式:若上述方法无效,可先用钣金命令建模,再添加圆弧特征,或使用"插入折弯"命令手动指定折弯线 。
操作注意事项
转换前建议备份零件,避免修改后无法恢复。
大圆角实体可先将 R 角改小转换,完成后再修改回目标半径。
若提示"非线性边线无效",需在圆柱面结束端面选择固定平面或边线。
