怎样解决sw智能尺寸无法标注

阅读数 2

解决 SW（SolidWorks）智能尺寸无法标注的问题，通常可通过‌检查过滤器、调整显示设置、修复系统选项‌及‌排查模型问题‌来解决。以下是具体操作步骤：

常见设置与过滤器排查

‌关闭选择过滤器‌：检查软件底部状态栏的‌选择过滤器‌是否被误开启，若开启会导致无法选中几何体，关闭后即可正常标注。

‌检查注解与图层‌：确认“视图”菜单下的"‌隐藏/显示注解‌"未误关尺寸，同时检查图层属性，确保标注所在图层未被屏蔽或关闭。

‌调整显示层级‌：若尺寸标记被锁定或位于下层实体下方，需在注释选项卡中‌解锁‌或调整绘图层级顺序。‌‌‌

系统选项与图形性能

‌优化图形性能‌：进入“系统选项”>“性能”，取消勾选"‌增强的图形性能‌"，重启软件以排除显示干扰。

‌确认高亮设置‌：在“系统选项 - 显示”中，确保"‌图形区中动态高亮显示‌"已启用，这是智能尺寸触发高亮的关键。

‌修改尺寸字体‌：若尺寸无法显示，尝试在文档属性中将尺寸字体从“汉仪长仿宋体”改为"‌微软雅黑‌"等通用字体。‌‌‌

模型与草图修复

‌重建模型与视图‌：点击"‌重建模型‌"刷新视图，确保工程图与三维模型关联同步，避免因模型更新导致标注失效。

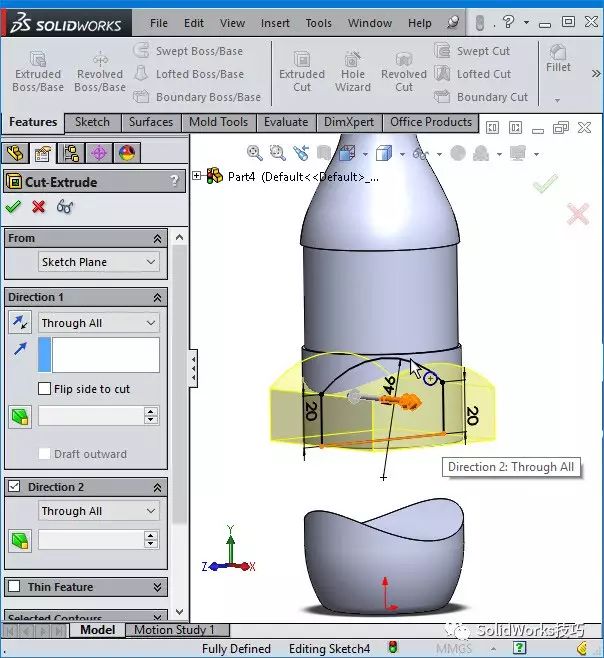

‌检查草图质量‌：使用“修复草图”工具检查是否有‌破面、线条交叉‌等几何错误，修正后重新标注。

‌视图范围确认‌：在工程图中，确保绘制线条位于‌视图边框内‌，否则无法与视图内元素进行标注。‌‌‌
