solidworks打开别人的装配图

在 SolidWorks 中打开别人传来的装配图时，‌最常见问题是“打开后看不到模型”或“显示为空”‌，这通常不是文件损坏，而是‌引用路径缺失、版本兼容性、轻化状态或配置问题‌。以下是关键解决步骤：

‌一、首要排查：文件引用路径断裂‌

SolidWorks 装配体（.sldasm）本身不包含零件数据，仅保存指向零件（.sldprt）和子装配体的‌路径链接‌。若对方未完整发送所有依赖文件，就会出现“空装配体”。

‌检查方法‌：

按 Ctrl+Tab 切换到设计树，查看是否有‌黄色感叹号‌图标。

右键带感叹号的组件 → 选择 ‌“替换/指定路径”‌ → 手动定位本地对应的零件文件。

‌预防建议‌：

让对方使用 ‌“打包”功能‌（文件 → 打包）发送完整文件夹，勾选“包括工程图”和“包括 Design Binder”‌‌

‌二、版本兼容性问题‌

高版本（如 2025）打开低版本文件通常兼容，但‌某些自定义特征或配置可能丢失‌。

‌解决方法‌：

在 ‌工具 → 选项 → 系统选项 → 常规‌ 中，勾选 ‌“启用旧版本文件支持”‌‌‌


若仍异常，建议在原环境中执行 ‌“文件 → 另存为 → 保存所有参考文件”‌，并断开外部参考‌‌

‌三、显示异常处理‌

若路径、版本均正常但装配体仍不可见：

‌调出“大型设计审阅”模式‌：

打开时在左下角选择 ‌“轻化”‌ 模式，可快速加载大型装配体‌‌

或打开后右键装配体名称 → ‌“设定为还原”‌（若显示为黄色轻化状态）‌‌

‌检查图形缓存‌：

关闭 SolidWorks，删除临时文件夹：

C:\Users\[用户名]\AppData\Local\Temp\ 下所有 swx_*.tmp 文件‌‌

‌切换配置‌：


设计树顶部右键装配体名称 → ‌“配置属性”‌ → 切换不同配置（如“全展开配置”）查看是否因配置压缩导致零件隐藏‌‌

‌四、其他格式（如 STEP、STP）‌

若对方发送的是 ‌STEP/STP 等第三方格式‌：

打开前需启用 ‌3D Interconnect‌：

‌文件 → 打开‌ → 选择文件类型为 ‌STEP (*.stp, *.step)‌。

或直接将文件拖入软件界面（需在 ‌选项 → 导入‌ 中已勾选 ‌“3D Interconnect”‌）‌‌

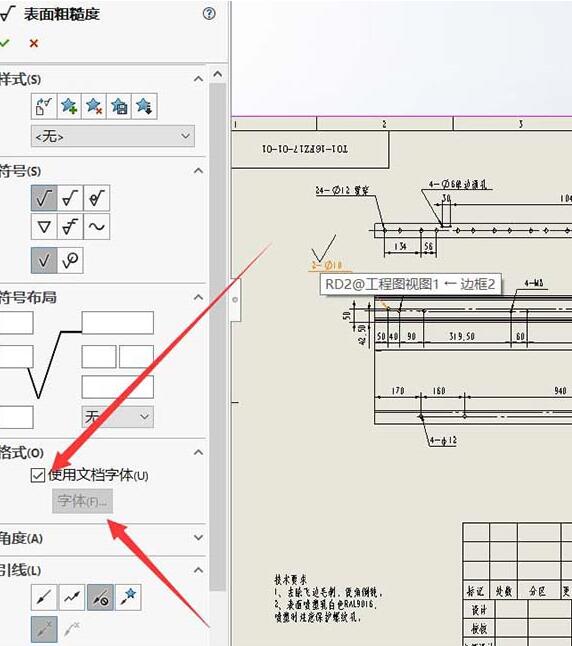

‌五、查看工程图‌

若需打开与装配体关联的‌工程图‌（.slddrw）：

在设计树中右键装配体名称 → 选择 ‌“打开工程图”‌（前提是工程图与装配体在同一目录且命名匹配）‌‌

💡 ‌提示‌：若仅用于‌查看而非编辑‌，可请对方提供 ‌eDrawings‌ 格式文件，无需 SolidWorks 即可浏览‌‌
