SolidWorks装配体打不开零件修复

基础操作复述与实时反馈

检查零件路径

当你在SolidWorks装配体中遇到打不开零件的情况，应检查设计树中是否有带有问号的零件。这表示路径丢失或文件损坏。实时反馈：观察设计树，确认是否存在标记为“？”的零件。

重新指定路径

若发现路径问题，尝试重新指定路径或排查损坏的零件。实时反馈：当打开装配体时，若弹出“查找引用文件”对话框，不要取消，直接浏览至零件的新位置，选中并确认。

查看参考路径

在“打开”对话框中选中“参考”，或打开后“文件 - 查找相关文件”修改错误的路径指向。实时反馈：在修改路径时，系统会立即显示路径更改的反馈。

预防路径断开

在保存或发送文件时，使用“打包(Pack and Go)”功能，将所有零件收集到一个文件夹中，以预防路径断开。实时反馈：打包完成后，系统会提示所有零件已成功收集。

文件损坏排查与修复

逐个解压排查

使用“高级配置”打开装配体，先压缩所有零件，再逐个右键“解压”。实时反馈：系统会显示每个零件的解压进度，并提示是否成功。

尝试自动修复

对于2019版本，尝试自动修复报错的零件。单独打开报错零件，看能否修复。实时反馈：若自动修复成功，系统会显示修复完成的提示。

从备份恢复

检查系统选项里的备份路径，看是否有损坏前的自动备份文件可用。实时反馈：若找到备份文件，系统会提示您是否要恢复。

导入文件打不开

关闭特定选项

进入“工具 - 选项 - 系统选项 - 导入 - 普通”，取消勾选“启用 3D Interconnect”。实时反馈：取消勾选后，系统会提示是否保存更改。

转换文件格式

将STP等中间格式另存为X_T格式，再导入SolidWorks，成功率更高。实时反馈：转换格式后，系统会显示转换完成的提示。

常见问题与解决方案

问题现象：文件损坏的常见前兆

• 设计树中出现问号标记的零件。
• 打开文件时出现错误提示。
• 文件打开后无法编辑或显示。

其他可行方案

• 使用最新版本的SolidWorks进行修复。
• 使用第三方修复工具尝试修复。

常见误区/翻车实录

• 误将损坏的零件删除，导致整个装配体无法打开。
• 在修复文件时，未备份原始文件，导致数据丢失。

关联问题延伸

• 文件损坏后，如何恢复数据？
• 如何预防文件损坏？

延伸对比

与“查找引用文件”对比

“查找引用文件”功能主要用于在打开装配体时，快速定位并修复路径问题。而“重新指定路径”则需要手动查找零件新位置并指定路径。

与“高级配置”对比

“高级配置”功能主要用于修复损坏的装配体文件。而“重新指定路径”则用于解决路径问题。

与“转换文件格式”对比

“转换文件格式”功能用于将其他格式的文件转换为SolidWorks支持的格式。而“导入文件打不开”则用于解决导入文件时出现的问题。

参数组合场景

案例一：深度与拔模

当设计一个需要深度切割且带有拔模斜度的零件时，使用“深度”和“拔模”参数。实时反馈：在设置参数时，系统会实时显示零件的深度和拔模斜度。

案例二：深度与薄壁

当设计一个深度较大且壁厚较薄的零件时，使用“深度”和“薄壁”参数。实时反馈：在设置参数时，系统会实时显示零件的深度和壁厚。

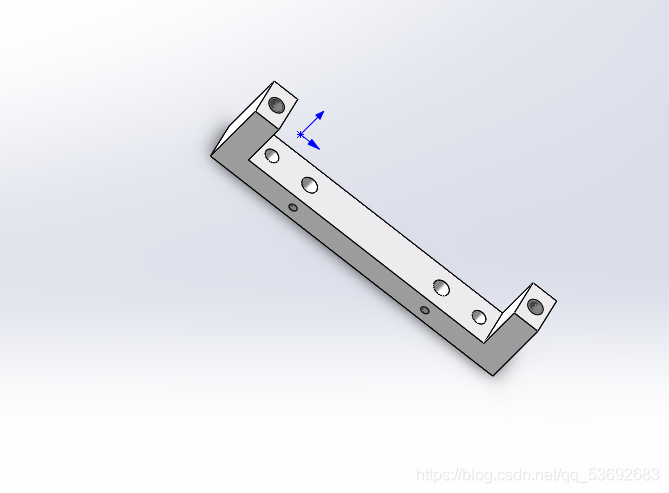

效率技巧穿插

快捷键

• 使用Ctrl+C和Ctrl+V复制和粘贴零件。
• 使用Ctrl+X剪切零件。

鼠标手势

• 使用鼠标滚轮缩放视图。
• 使用鼠标左键拖动视图。
