solidworks两个齿轮怎么配合转动

在 SolidWorks 中实现两个齿轮的‌配合转动‌，关键在于使用 ‌“齿轮配合”‌ 功能，并确保齿轮位置正确、分度圆（或齿顶圆）选择准确。以下是标准操作流程：

‌核心步骤‌

‌插入齿轮模型‌

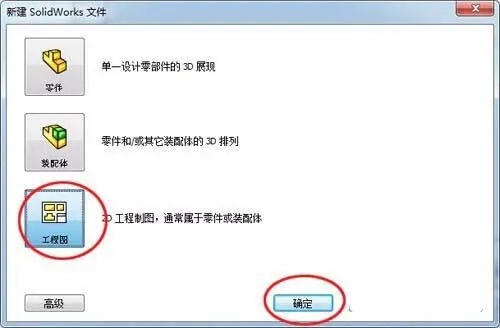

新建装配体，插入两个齿轮零件（可使用 Toolbox 标准件或自建模型）。

将第一个齿轮设为“固定”，第二个设为“浮动”，便于后续调整位置。

‌精确定位中心距‌

根据齿轮几何关系计算‌中心距‌：

‌中心距 = (齿数1 + 齿数2) × 模数 / 2‌

在基准面上绘制一条直线，标注长度为中心距。

将两个齿轮的轴心分别与直线两端点进行“重合”配合，并确保侧面与基准面“平行”。

‌添加齿轮配合‌

点击顶部菜单：‌配合 → 机械配合 → 齿轮‌。


在 PropertyManager 中：

‌选择两个齿轮的分度圆‌（推荐）或齿顶圆（若无分度圆）。

系统会自动计算传动比（齿数反比），也可手动输入。

勾选 ‌“反向”‌ 可调整旋转方向（如需相反转向）。

‌验证与优化‌

拖动齿轮测试是否自由转动且无干涉。


若出现“打架”或卡顿，说明位置未对齐，需微调齿轮间距或重新选择配合圆。

可通过 ‌运动算例‌ 添加马达，生成动画验证传动效果。

‌注意事项‌

‌必须选择分度圆‌：若未选分度圆，传动比可能错误，导致运动失真 ‌‌

‌模数与压力角需一致‌：否则无法正确啮合 ‌‌

‌锥齿轮特殊处理‌：需先绘制草图点确定啮合交点，并用“重合+同心”配合定位 ‌‌

‌推荐资源‌

SolidWorks 官方齿轮配合帮助 ‌‌

两分钟学会齿轮绘制与配合（含Toolbox使用） ‌‌

B站零基础齿轮配合教程 ‌‌

按上面步骤操作，即可实现两个齿轮在 SolidWorks 中‌精确啮合、联动转动‌。
