在 SolidWorks(SW)中,钣金件提示“含有不可被展开的特征”是常见问题,通常由建模过程中违反了钣金展开的几何或工艺规则导致。根据最新公开资料(截至2026年5月),以下是主要原因及对应解决方法:常见原因与解决方法
尖角未倒圆角
钣金折弯处若存在尖角(无圆角),系统无法识别折弯线,导致无法展开。
解决:在特征中添加内侧圆角(如半径 ≥ 板厚)
折弯线上有压包、切除或干扰特征
若在折弯区域添加了压包、敲落孔或拉伸切除,会破坏折弯连续性。
解决:在“平板型式”配置中压缩该特征,或调整特征位置避开折弯线
使用了“简化折弯”选项
该选项会拉直复杂边线,导致展开时无法识别有效边线。
解决:编辑平板型式特征,取消勾选【简化折弯】
模型厚度不一致或R角被破坏
钣金展开依赖统一厚度和完整内/外R角。若切除操作造成局部变薄或R角缺失,将无法展开

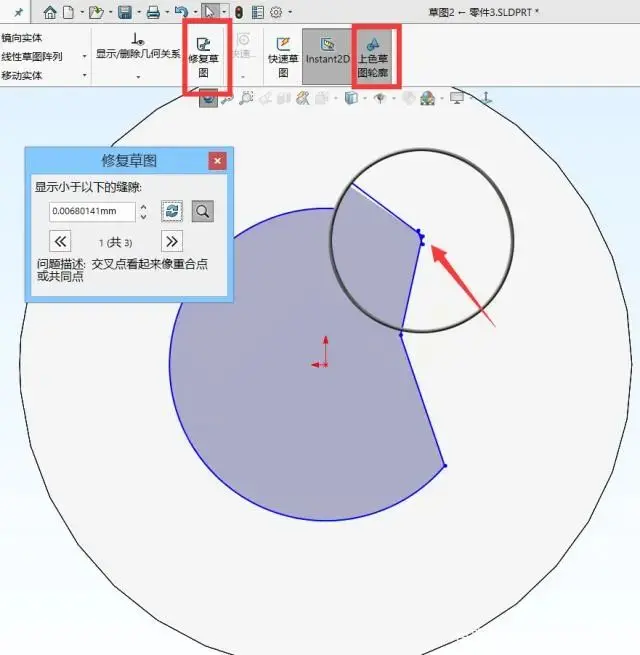

草图包含非直线/圆弧元素(如椭圆)
基体法兰草图若含椭圆等复杂曲线,可能无法正确展开。
解决:检查并修改基体法兰草图,确保仅使用直线和圆弧
斜接法兰缝隙为0mm
斜接法兰若缝隙设为0,会导致展开失败。
解决:将缝隙增大至 ≥ 0.1mm 后重新建模
配置中存在多个冲突配置(如同时存在折弯与平板型式)
工程图中调用错误配置会导致显示异常。
解决:删除多余配置,或新建派生配置并设为“平板型式”
推荐排查步骤
检查 FeatureManager 设计树:查看是否有红色报错特征。
回退到建模早期阶段:逐特征验证是否可展开,定位问题源头。
使用“插入折弯”功能:对于导入的非原生钣金模型(如STEP),可尝试用“插入折弯”修复
验证展开条件:确保满足以下六点
内/外R角完整
工艺缺口合理
厚度一致
无重叠或干涉
面识别正常
折弯展开计算无误
快速操作参考
SolidWorks官方展开指南
B站实操教程:钣金不能展开如何解决
如问题仍存在,建议提供具体模型截图或特征树,以便精准定位。
