sw钣金展不开的解决方法

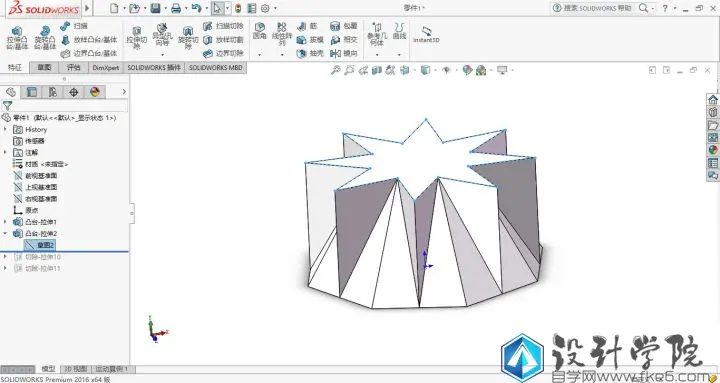

‌SolidWorks钣金件无法展开通常由几何干涉、设置问题或特征冲突导致，可通过检查基本操作、添加释放槽、调整配置等方法解决。‌‌‌‌

检查基本操作与设置

‌确保平板型式特征已解除压缩‌：在FeatureManager设计树中，找到“平板型式1”特征，右键选择“解除压缩”，或直接单击“钣金”工具栏上的“展开”按钮。

‌验证工程图配置‌：在工程图中，如果平板型式无法显示，检查视图属性中的“参考配置”是否选择了正确的平板型式配置（如“默认SM-FLAT”）。‌‌‌


处理几何干涉与释放槽

‌添加释放槽（切口）‌：在折弯相交的复杂角落，使用“拉伸切除”命令预先添加矩形或圆形切口，确保切口完全穿透并略微超过相交边界，以彻底分离几何体，避免展开时软件计算干涉。

‌移除折弯线上的干扰特征‌：如果折弯线上存在压包、孔等特征，压缩或调整这些特征的位置，避免其阻碍展开。

‌处理实体转换钣金‌：将实体零件转换为钣金时，需确保板厚均匀，并在折弯区域预先添加切口，否则“插入折弯”可能失败。‌‌‌


其他常见问题与调整

‌关闭“简化折弯”选项‌：对于包含曲线草图的钣金，展开失败时可右键编辑“平板型式1”特征，在PropertyManager中取消勾选“简化折弯”。

‌检查镜像特征‌：镜像生成的钣金零件可能丢失折弯特征，需重新添加或使用其他方法。

‌使用派生配置‌：在零件配置中添加派生配置，并在工程图中引用该配置，方向选择“平板型式”。‌‌‌
