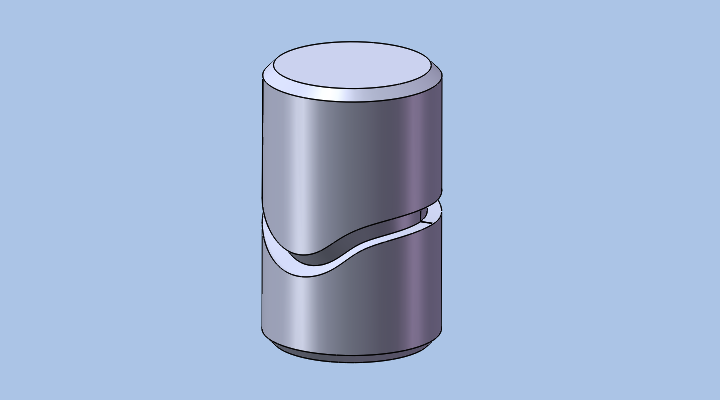

在 SolidWorks 中,钣金件经过 拉伸切除 后无法展平,通常是因为几何特征破坏了钣金件的可展开性。根据最新公开资料(截至2026年5月),主要原因及解决方法如下:主要原因
未使用“正交切除”:常规拉伸切除会保留斜面或非垂直截面,导致折弯区域材料干涉,无法正确展平
缺少释放槽(工艺孔):在多个折弯线交汇的角落,若未提前开释放槽,材料在折弯时应力集中,软件无法计算展开路径
启用了“简化折弯”:该选项会将曲线边线拉直,导致切除特征在展平时找不到有效边线,从而报错
切除破坏了线性边线:边线被切除变为复杂空间曲线后,边线法兰等后续操作可能失效,影响展平
解决方法
使用“正交切除”
编辑拉伸切除特征 → 勾选 “正交切除” 复选框 → 确定后再尝试展平
添加释放槽
在折弯交汇的内角处,绘制圆形或矩形草图 → 使用拉伸切除创建工艺孔,释放应力
关闭“简化折弯”
右键 平板型式 → 编辑特征 → 取消勾选 “简化折弯” → 确定后重新展平
避免在关键区域进行非正交切除
若需斜面切除,建议在展平完成后通过其他方式(如后处理加工)实现,而非在建模阶段直接拉伸切除
💡 提示:若上面操作仍无效,可尝试创建 派生配置,在新配置中单独处理展平操作,避免影响原设计
