sw切除拉伸选不了特征范围

在 SolidWorks（SW）中进行‌拉伸切除‌时无法选择“特征范围”，通常与以下原因有关。结合当前公开资料和操作逻辑，主要原因及解决方法如下：

‌常见原因与解决方法‌

‌模型为导入的中性格式（如 STEP、IGES、STL）‌

这类文件仅包含“哑几何”（dumb geometry），‌不携带原始建模特征树‌，因此无法识别或选择“拉伸切除”等参数化特征范围 ‌‌

‌解决方法‌：

导入前在源软件中导出为 ‌Parasolid (*.x_t)‌ 格式，并启用 ‌PMI（产品制造信息）保留‌。

在 SW 中导入后，先运行 ‌【检查】→【修复】‌，再启用 ‌FeatureWorks 插件‌ 手动引导特征识别 ‌‌

‌未启用 FeatureWorks 插件‌

若需对导入模型进行特征识别，必须确保 ‌FeatureWorks 已启用‌：

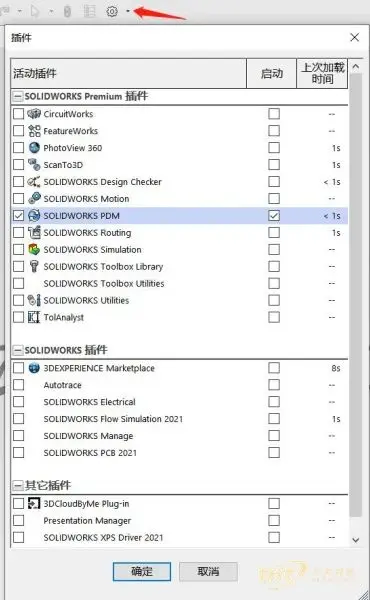

‌【工具】→【插件】→ 勾选 “FeatureWorks”‌，然后重启 SW ‌‌


‌实体不完整或存在几何错误‌

若模型有‌未缝合的面、自相交、法向紊乱‌等，会导致切除操作失败或无法选择范围 ‌‌

‌解决方法‌：

使用 ‌【评估】→【检查】‌ 查看错误。

运行 ‌【修复】→【缝合】‌，适当调大公差（如设为模型最小特征尺寸 × 1.2）‌‌

‌操作对象为装配体而非零件‌

若在‌装配体环境下‌尝试拉伸切除，需使用 ‌【插入】→【装配体特征】→【切除】→【拉伸】‌，并明确指定影响的零部件 ‌‌

‌草图未正确定义或轮廓未选中‌

拉伸切除需基于‌封闭草图轮廓‌。若草图包含多个区域，需‌单击选中局部范围‌（按住 Ctrl 可多选）‌‌


‌语言环境导致特征名称不匹配（二次开发场景）‌

中英文界面下特征默认名称不同（如 “Extrude” vs “拉伸切除”），可能导致程序或命令无法识别 ‌‌

‌推荐操作流程‌

‌确认模型来源‌：是否为原生 SW 文件（.sldprt）？若是导入文件，优先修复几何。

‌启用 FeatureWorks‌（如需识别特征）‌‌

‌使用【检查】→【修复】‌ 清理几何问题 ‌‌

‌绘制完整封闭草图‌，再执行 ‌【特征】→【拉伸切除】‌ ‌‌

‌在属性管理器中‌，确认“范围”选项可选；若不可见，可能因实体未正确定义或为曲面。

若问题仍存在，建议提供具体操作步骤或截图，以便进一步定位。
