solidworks图形怎么转动任何角度

在 SolidWorks 中，根据操作对象（模型视图、草图或工程图视图）不同，“转动任意角度”的方法有所区别。以下是针对常见场景的操作指南：

‌1. 旋转模型视图（3D 空间任意角度）‌

适用于查看零件或装配体的不同视角。

‌鼠标操作‌：

按住 ‌鼠标中键‌ 并拖动，可自由旋转模型。

若旋转被限制，可右键图形区域 → 取消勾选 ‌“围绕垂直轴旋转”‌，即可实现任意角度旋转 ‌‌

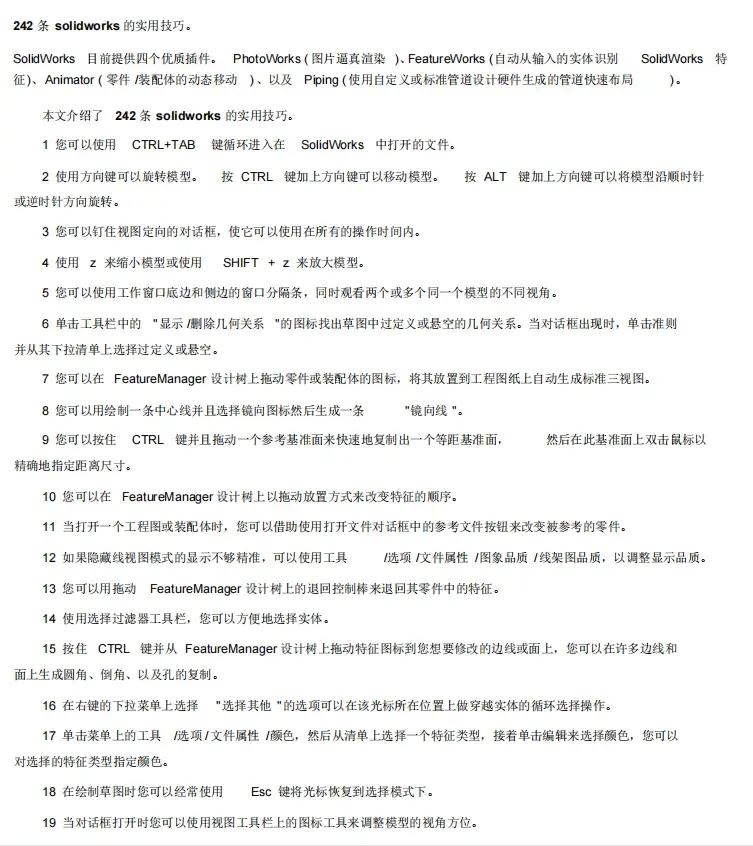

‌键盘快捷键‌：

按 ‌方向键‌ 可微调视角。

按住 ‌Shift + 方向键‌ 可按 15° 增量旋转（默认）‌‌

‌精确旋转‌：

使用 ‌“旋转视图”‌ 工具（视图 > 修改 > 旋转），然后拖动指针自由旋转 ‌‌

‌2. 旋转草图实体（2D 平面内指定角度）‌

适用于草图中的线条、圆等图形绕中心点旋转。

进入 ‌编辑草图‌ 状态。

点击 ‌“修改草图”‌（位于草图工具栏）或通过菜单 ‌工具 > 草图绘制工具 > 修改‌。

在弹出对话框中：

输入 ‌旋转角度‌（如 30°、90°、180° 等）。


点击 ‌“确定”‌ 完成旋转 ‌‌

或者在图形区域中：

用鼠标 ‌右键拖动‌ 草图实体，可手动旋转；

慢速拖动为 1°/步，快速拖动为 10°+/步 ‌‌

⚠️ 注意：若草图存在多个外部参考，可能无法旋转 ‌‌

‌3. 旋转工程图视图（图纸上的视图任意角度）‌

适用于工程图中的投影视图、剖视图等。


‌方法一：拖动旋转‌

单击 ‌“旋转视图”‌（视图工具栏）。

选中要旋转的视图，然后 ‌拖动‌ 可自由旋转到任意角度（默认以 45° 捕捉，但可超越）‌‌

‌方法二：输入精确角度‌

选中视图后，在 ‌属性管理器‌ 或 ‌对话框‌ 中直接输入角度值（如 45°）‌‌

‌恢复默认‌：

右键视图 → ‌对齐 > 默认旋转‌ ‌‌

‌4. 旋转 3D 实体（使用 Rotate3D 命令）‌

适用于三维实体在空间中绕指定轴旋转。

输入命令 ‌Rotate3D‌。

选择要旋转的实体，按 Enter。

定义 ‌旋转轴‌（如两点、直线、圆等）。

输入 ‌旋转角度‌（正数为逆时针，负数为顺时针）‌‌
