solidworks圆柱面切槽

在 SolidWorks 中对圆柱面切槽，有多种常用方法，适用于不同场景（如直槽、斜槽、标准凹槽等）。以下是主流且实用的操作方式：

‌1. 使用 Toolbox 凹槽（适用于标准 O 型圈或固定环槽）‌

适用于需要符合国际标准的密封槽等场景。

‌步骤‌：

在圆柱面上选择目标位置。

点击 ‌Toolbox 工具栏中的“凹槽”‌，或通过菜单 ‌Toolbox > 凹槽‌。

在对话框中选择凹槽类型（如 O-环凹槽、固定环凹槽）。

选择标准（如 ISO、GB）、尺寸，系统会自动识别圆柱直径。

点击 ‌创建‌，凹槽自动生成。

此方法高效、标准化，适合工程设计。‌‌


‌2. 扫描切除（适用于任意截面的螺旋槽或直槽）‌

适用于自定义截面形状的槽，如导槽、键槽等。

‌步骤‌：

在圆柱端面绘制 ‌草图‌，画出槽的截面轮廓（如矩形）。

插入 ‌曲线 > 螺旋线/蜗状线‌，设置螺距、圈数等参数；若为直槽，可用 ‌直线或基准轴‌。

选择 ‌扫描切除‌，轮廓选草图，路径选螺旋线或直线。

完成切除。

可控制槽的方向、深度和形状，灵活性高。‌‌

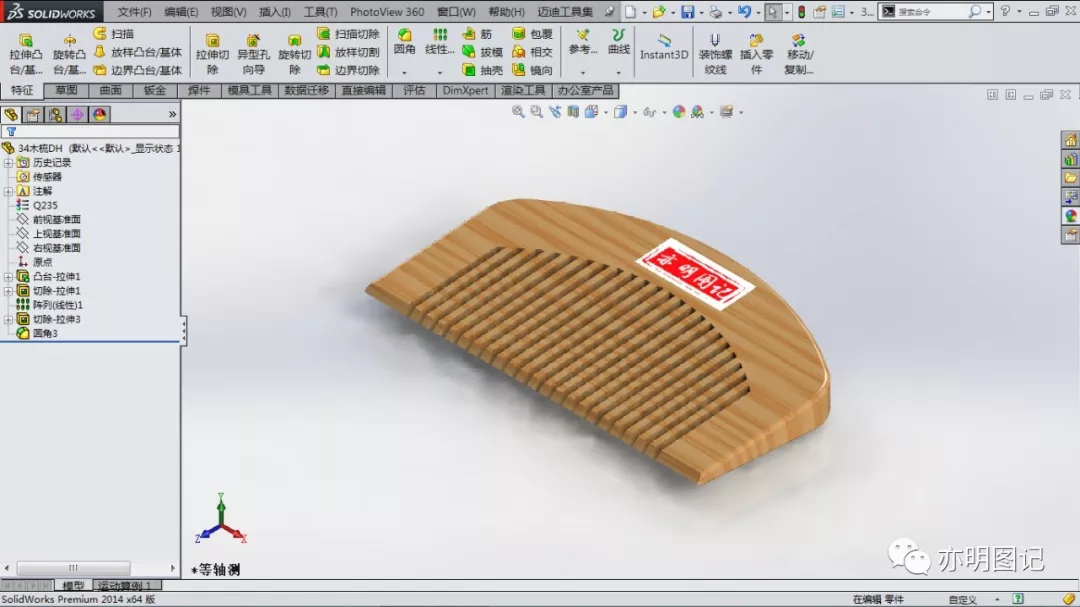

‌3. 拉伸切除 + 草图投影（适用于侧面直槽或斜槽）‌

适用于在圆柱侧面开直槽或与轴线成角度的斜槽。


‌直槽方法‌：

使用 ‌上视基准面‌ 或 ‌前视基准面‌ 绘制直槽草图（可用“直槽口”工具）。

拉伸切除，方向设为贯穿或指定深度。‌‌

‌斜槽方法‌：

创建 ‌参考基准面‌，使其与圆柱轴线成所需角度。

在该基准面上绘制槽截面草图。

使用 ‌拉伸切除‌，方向沿基准面法线，深度设为贯穿。‌‌

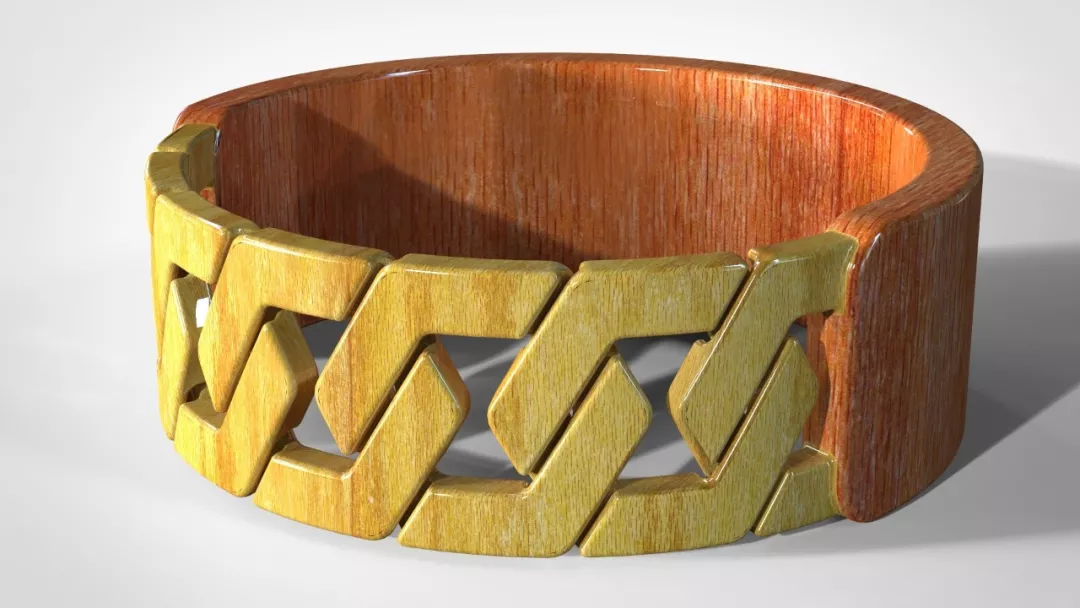

‌4. 包覆或投影曲线（适用于复杂曲面槽）‌

适用于非标准曲面或需要精确贴合的槽。

‌包覆命令‌：


在平面上绘制槽草图。

使用 ‌特征 > 包覆‌，选择圆柱面作为目标面，设定深度。‌‌

‌投影曲线 + 分割切除‌：

将草图投影到圆柱面。

使用 ‌填充曲面‌ 或 ‌分割线‌ 创建切割边界，再用 ‌拉伸切除‌ 或 ‌分割实体‌ 完成。‌‌

‌推荐选择依据‌

‌标准槽‌ → 用 ‌Toolbox 凹槽‌（最规范）。

‌自定义直槽‌ → 用 ‌拉伸切除 + 草图‌。

‌螺旋槽/斜槽‌ → 用 ‌扫描切除‌。

‌曲面贴合槽‌ → 用 ‌包覆‌ 或 ‌投影+曲面切除‌。

如需视频演示，可参考以下资源：

SolidWorks圆柱表面扭曲槽做法

3分钟学会solidworks如何切除圆柱面
