solidworks螺丝钉怎么画

在 SolidWorks 中绘制螺丝钉，主要有两种常用方法：‌使用装饰螺纹线（简化建模）‌ 和 ‌使用螺旋线+扫描（真实螺纹建模）‌。根据公开资料和实际工程需求，推荐如下操作：

‌一、快速建模法（适合装配图、工程图）‌

适用于不需要真实螺纹几何体的场景，如装配图或一般工程表达。

‌绘制螺杆圆柱体‌

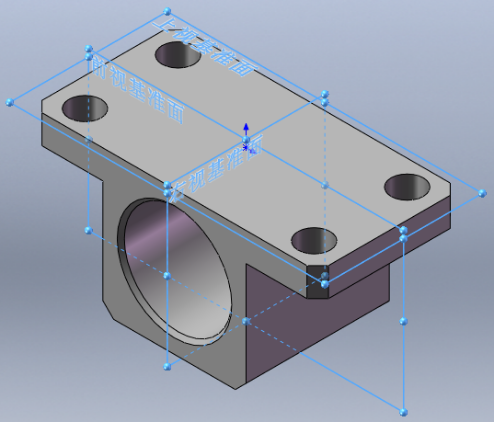

在前视基准面上草绘一个直径为螺纹公称直径（如 M2 对应 2mm）的圆。

使用 ‌拉伸凸台/基体‌ 命令，拉伸至所需长度（如 3.0mm）。

‌添加装饰螺纹线‌

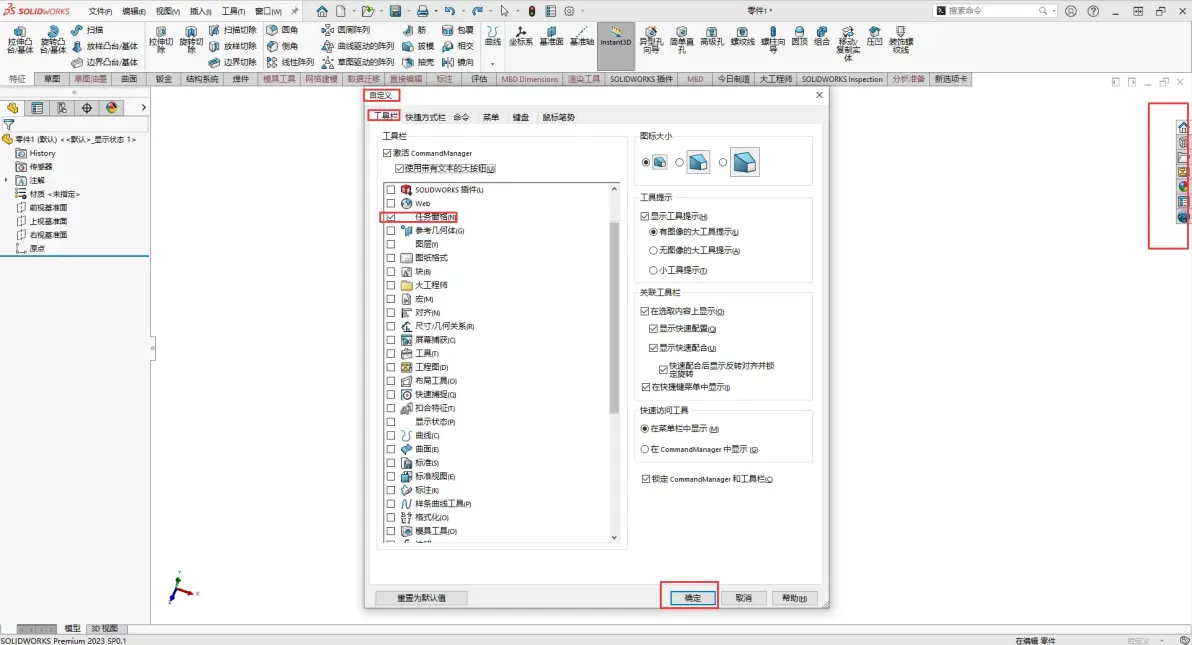

点击顶部菜单栏：‌插入 → 注解 → 装饰螺纹线‌。

在左侧属性管理器中，选择圆柱体一端的圆形边线。

设置牙根圆直径（通常为公称直径减去约 0.6495 × 螺距），或直接使用默认值。

点击 ‌确定‌，即可在视图中显示螺纹符号。

此方法符合国标 GB/T 4459.1-1995 和 ISO 标准，适用于大多数工程图纸 ‌‌

‌二、真实螺纹建模法（适合仿真、3D 打印等）‌


当需要精确螺纹几何体（如用于 CFD、FEA 或 3D 打印）时，采用螺旋线+扫描方式。

以绘制 M2×0.4 螺丝为例 ‌‌

‌创建螺杆主体‌

前视基准面草绘直径 2mm 的圆，拉伸 10mm（根据实际长度调整）。

‌创建螺旋线‌

新建基准面，偏移 9mm（避开端面）。

在该基准面上绘制一条 ‌螺旋线‌：

螺距 = 0.4mm（M2 标准螺距）

高度 ≈ 螺纹有效长度（如 8mm）

起始角度 = 0°

圈数 = 高度 ÷ 螺距 = 20 圈

‌绘制螺纹截面‌

在上视基准面绘制一个等边三角形（代表螺纹牙型），边长 ≈ 0.4mm，顶点距中心 9mm。


使用 ‌扫描‌ 命令，以三角形为轮廓、螺旋线为路径，生成螺纹。

‌处理螺纹收尾‌

在螺纹末端再创建一段锥形螺旋线（起始角度 180°，锥角 70°），并扫描一次，使螺纹自然过渡 ‌‌

‌倒角与圆角‌

对螺杆两端添加 ‌0.3mm 倒角‌ 或 ‌R0.05 圆角‌，模拟实际加工效果 ‌‌

‌三、推荐资源‌

‌视频教程‌：

SolidWorks画一个螺丝，很轻松就搞定了！ ‌‌

SolidWorks螺纹如何绘制 ‌‌

‌官方帮助‌：SolidWorks Simulation 中可直接插入“接头-螺栓”用于仿真，无需手动建模螺纹 ‌‌

⚠️ 注意：真实螺纹建模会显著增加模型复杂度和计算负担，‌除非必要，优先使用装饰螺纹线‌。
