在SolidWorks中，ISO与GB标准的螺丝本质上遵循相同的公制螺纹体系，核心尺寸参数一致，其主要区别在于标准代号、部分标注规则的细节以及软件中库文件的组织方式。GB标准中的螺丝（如GB/T 70.1）通常等效或修改采用对应的ISO标准（如ISO 4762），因此二者在螺纹规格、机械性能等主要技术参数上是一致的，但在工程图标注样式、标准件库调用路径等细节上可能存在差异。
百科标准层面的对应关系与细微差异
ISO与GB螺丝在标准层面并非互斥，而是密切相关。
标准的对应关系：许多中国国家标准（GB）是对国际标准（ISO）的采纳。例如，内六角圆柱头螺钉的GB/T 70.1-2008标准修改采用了ISO 4762:2004。这意味着两者的核心技术要求，如螺纹尺寸、机械性能、材料等级等是兼容或一致的。
百科
标注规则的细节差异：尽管技术参数相同，但在工程图纸的标注惯例上可能存在区别。例如，在形位公差标注中，ISO与GB标准对于基准符号的图形表示方法（如方框与黑三角）可能存在不同，这需要在软件中进行相应的绘图标准设置。
标准体系的涵盖范围：GB标准体系内包含了对ISO标准的采纳，但也根据国内情况进行了补充或调整，例如可能增加了特定的包装技术要求或简化标记方法。
百科
在SolidWorks中的体现：库与标注
在SolidWorks软件环境中，ISO与GB螺丝的区别主要体现在标准件库和工程图设置上。

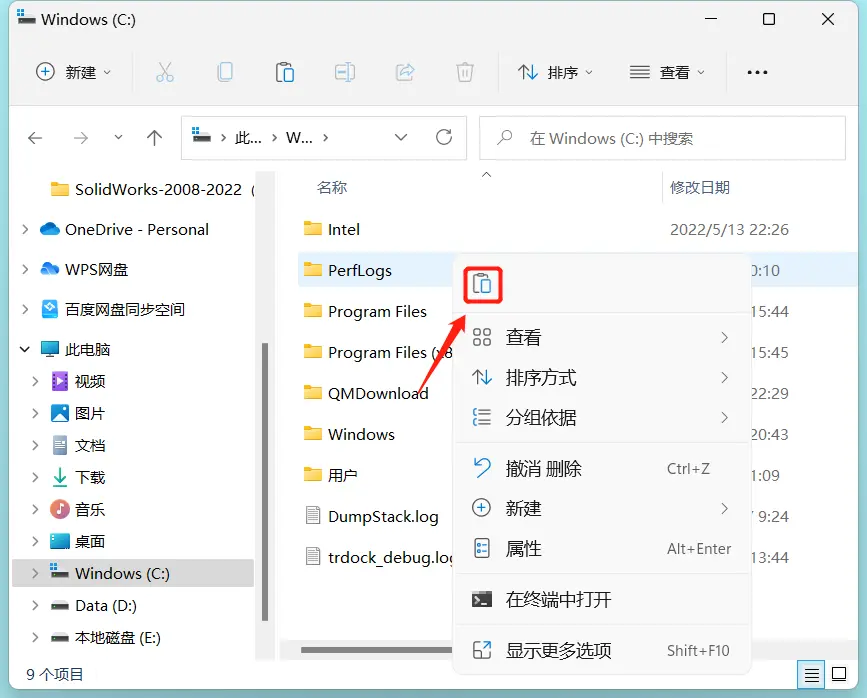

标准件库的来源与调用：SolidWorks的Toolbox模块内置了ISO标准件库。要使用符合GB标准的螺丝，通常需要额外安装或配置独立的“GB国标件库”。该库文件的数据严格遵循GB/T标准，但库文件的文件夹结构可能与ISO库不同，有时需要调整文件放置路径（如将轮廓文件置于一级文件夹）才能在“结构系统”等功能中正常调用。
工程图标注的自动匹配：为了输出完全符合GB标准的工程图，用户需要在文档属性中预先设置绘图标准为“GB”，包括采用第一角投影、指定字体（如长仿宋体）等。同时，可以将常用的GB标准符号（如形位公差、表面粗糙度）甚至标准件模型（如GB/T 70内六角螺钉）制成自定义的设计库特征，以实现快速、标准的标注。
软件功能的支持程度：对于某些高级功能（如2019版后的“结构系统”），软件原生对ISO轮廓的支持可能更直接，而添加的GB型材库可能需要满足特定的文件结构（单文件多配置）才能被完全识别和使用。
选择与应用建议
在实际设计工作中，选择ISO或GB标准螺丝主要取决于项目要求和软件环境配置。
选择依据：若项目主要面向国内市场或需遵循中国国家规范，应优先选用GB标准；若为国际项目或与海外团队协作，则ISO标准更为通用。 两者的核心螺纹尺寸（如M3、M4）和公差等级（如6g）是通用的，关键在于标注和文件管理的标准化。
软件配置建议：统一模板：创建并固化符合GB或ISO标准的工程图模板(.drwdot)，统一投影视角、字体、尺寸样式等全局设定。
库管理：正确安装并配置GB标准件库，确保其文件路径被软件识别，以在“焊件轮廓”或类似列表中顺利调用。
标注自动化：利用设计库存储标准标注符号和常用标准件特征，提升绘图效率并保证一致性。
注意兼容性：即使GB标准等效采用ISO，在极少数情况下，个别元素的头部形状、沉头角度等可能存在细微差异。在关键装配中，建议核对具体标准文件或利用软件的详细参数进行确认。
