sw画草图后添加草图方法

在 SolidWorks（SW）中完成草图绘制后，若需‌添加更多内容到已有草图‌，可采用以下几种常用方法：

1. ‌重新编辑现有草图‌

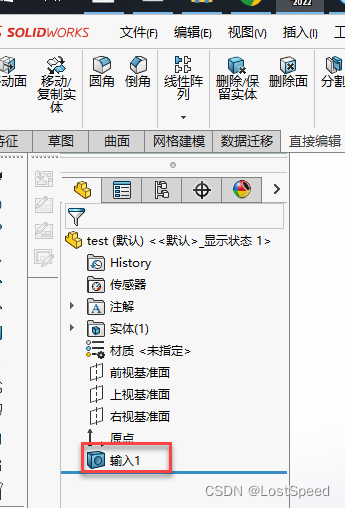

在 ‌FeatureManager 设计树‌ 中右键单击该草图。

选择 ‌“编辑草图”‌（Edit Sketch）。

此时可继续添加线条、圆、标注、几何关系等。

完成后点击 ‌“退出草图”‌ 按钮保存更改。

2. ‌在已有草图基础上插入新实体‌


进入草图编辑模式后，使用 ‌“草图”工具栏‌ 中的工具（如直线、圆、样条曲线等）直接绘制新图形。

可通过 ‌“尺寸/几何关系”工具栏‌ 添加约束或自动识别关系。

3. ‌使用派生草图（Derived Sketch）‌

若需在‌另一基准面或面上复制已有草图结构‌：

按住 ‌Ctrl 键‌，同时选择‌原草图‌和‌目标基准面/面‌。

点击 ‌“插入” → “派生草图”‌。

派生草图会自动映射原草图形状，并随原草图更新而同步变化 ‌‌

4. ‌插入草图图片作为参考‌

在草图模式下，点击 ‌“草图图片”‌（位于“草图”工具栏）或 ‌“工具” → “草图工具” → “草图图片”‌。

浏览并插入图片文件（如 JPG、PNG）。

使用比例缩放工具调整图片大小与位置，便于依图绘制 ‌‌

5. ‌使用已有草图生成新草图（复制/偏移）‌


在草图编辑状态下，选中已有轮廓或实体。

使用 ‌“移动/复制实体”‌ 工具（在“草图”工具栏）进行复制或偏移。

或通过 ‌“阵列”‌ 功能（如线性阵列、圆周阵列）批量生成相似结构 ‌‌

⚠️ 注意：所有草图必须基于‌平面‌（基准面或模型表面）绘制，无法直接在曲面上绘制 2D 草图 ‌‌

如需详细操作演示，可参考官方帮助文档：SOLIDWORKS 草图绘制帮助。
