sw删除草图实体的方法

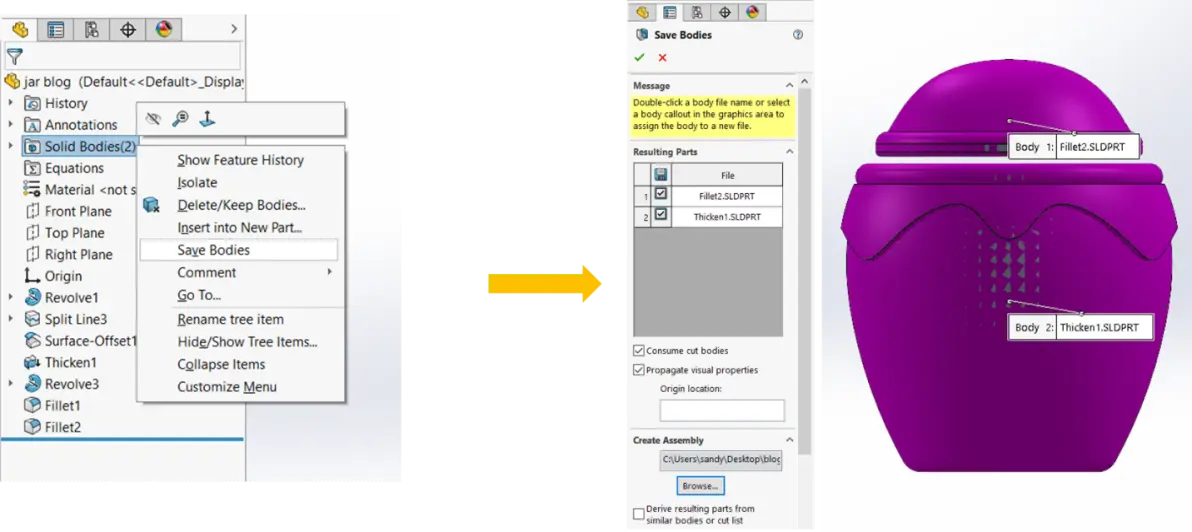

在 SolidWorks（SW）中删除草图实体，有以下几种常用方法，适用于不同场景：

‌通用删除草图实体的方法‌

‌按 Delete 键‌

在图形区域中选中要删除的草图实体（可单击或框选），然后直接按键盘上的 ‌Delete 键‌ 即可删除 ‌‌

‌右键菜单删除‌

选中草图实体后，在图形区右击，从弹出的快捷菜单中选择 ‌“删除”‌ 命令 ‌‌

‌通过菜单栏删除‌

选中实体后，点击顶部菜单栏的 ‌“编辑” → “删除”‌ ‌‌

‌针对特定情况的删除方式‌

‌修剪实体（局部删除）‌

若只需删除草图中某一部分（如多余线段），推荐使用 ‌“修剪实体”‌ 命令：

在 CommandManager 中点击 ‌“修剪实体”‌，或通过 ‌“草图” → “修剪实体”‌ 打开命令。

提供多种模式：

‌Power Trim（强力修剪）‌：拖动鼠标路径自动修剪相交实体 ‌‌

‌Trim to Nearest（修剪到最近）‌：点击特定部分即可精确删除，适合复杂草图 ‌‌


‌Corner（角落）‌：自动延伸并连接两条线形成角，同时删除多余部分 ‌‌

‌Inside/Outside（内部/外部）‌：按区域选择删除范围 ‌‌

‌从块中删除部分草图实体‌

若草图实体属于“块”：

编辑该块（右键 → “编辑块”）。

在块编辑模式下，选中要删除的线条。

按 ‌Delete 键‌ 或使用右键菜单删除 ‌‌


‌替换并删除‌

使用 ‌“替换实体”‌ 功能时，可在 PropertyManager 中直接点击 ‌“删除”‌ 按钮移除草图实体 ‌‌

‌注意事项‌

删除草图前，建议检查其是否被后续特征（如拉伸、旋转）引用，否则可能影响整个模型结构 ‌‌

若误删，可按 ‌Ctrl + Z‌ 撤销操作 ‌‌

如需官方操作指引，可参考：SolidWorks 草图编辑帮助 ‌‌
