solidworks倒角步骤

在 SolidWorks 中进行倒角操作，主要分为‌零件建模中的边线/顶点倒角‌和‌草图中的倒角‌两类。以下是基于最新公开资料整理的通用步骤（适用于 SolidWorks 2024–2026 版本）：

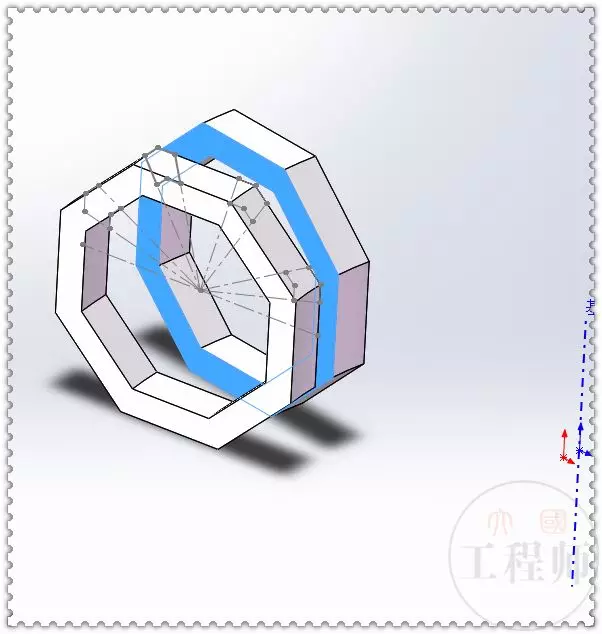

‌一、零件建模中的倒角（最常用）‌

‌打开零件文件‌，进入特征模式。

‌选择倒角命令‌：

方法一：点击 ‌【特征】工具栏‌ 上的 ‌【倒角】‌ 图标。

方法二：点击顶部菜单 ‌【插入】>【特征】>【倒角】‌。

‌在 PropertyManager 中设置倒角类型‌（共5种）：

‌角度-距离‌：指定角度（如45°）和距离（如1mm），适用于标准机加工倒角。

‌距离-距离‌：分别设置两个相邻边的偏移量，支持对称或非对称。

‌顶点倒角‌：用于处理三条边交汇的顶点，需指定三个方向的距离。

‌等距面‌：沿指定面偏移生成倒角。

‌面-面‌：选择两个相交面，自动在交线上生成倒角。

‌选择要倒角的几何对象‌：

在图形区域中点击一条或多条边线（可按住 Ctrl 多选）。


若为顶点倒角，则直接点击模型顶点。

‌预览并确认‌：

勾选“完整预览”查看整体效果。

必要时使用“反转方向”调整倒角朝向。

‌点击 √ 完成‌。

⚠️ 提示：若倒角失败，可能因边长不足或与其他特征冲突，可尝试缩短距离或调整特征顺序 ‌‌

‌二、草图中的倒角（用于2D轮廓）‌

‌进入草图编辑模式‌（如绘制矩形后）。

‌启动草图倒角命令‌：

点击 ‌【草图】工具栏‌ 中的 ‌【绘制倒角】‌。

或点击 ‌【工具】>【草图工具】>【倒角】‌。

‌在 PropertyManager 中设置参数‌（如距离或角度）。

‌在图形区域中选择两条相交的草图实体‌（或一个顶点）。


倒角立即应用，点击 ‌√ 确认‌ 或按 Esc 退出 ‌‌

‌三、高效操作技巧（SolidWorks 2025+）‌

‌批量选择边线‌：使用 ‌【选择工具栏】‌ 一次性选中多条边，提升效率 ‌‌

‌一键互换‌：可将现有圆角快速转换为倒角（反之亦然），无需删除重建 ‌‌

‌参数化驱动‌：通过全局变量或方程式控制倒角尺寸，便于系列化设计 ‌‌

如需视频演示，可参考以下免费教程：

SolidWorks 零件倒角操作（Bilibili） ‌‌

SolidWorks 倒角与圆角综合教学（Bilibili） ‌‌

上面步骤适用于大多数机械设计场景，建议根据实际加工需求选择 ‌45°×D（D=0.5~3mm）‌ 的标准倒角参数 ‌‌
